作为一种消费电子产品,电子烟内部电路板装载了精密的控制芯片、LED灯珠及咪头等电子元件。电子烟在工作过程中难免会产生水汽、烟油冷凝液等,如果缺乏有效的防护,电路板及咪头就会有腐蚀损坏的风险。

佛山市思博睿科技有限公司专注于等离子体纳米涂层研发及纳米新材料应用,其深圳设有分公司,专业负责纳米新材料应用推广和纳米镀膜加工。下面为大家介绍思博睿科技电子烟的防水防油解决方案。

电子烟行业应用场景

换弹型电子烟

  • 电路板和咪头镀膜处理,降低烟油和冷凝液回流造成损坏的风险

  • 烟杆整体纳米镀膜处理,类似手机镀膜形成整机防护

一次性电子烟

  • 电路板(灯板)和咪头镀膜处理,降低烟油雾化,冷凝液回流造成的短路,爬行腐蚀,灯闪烁和咪头失灵的风险



大烟雾型电子烟

  • 整机纳米镀膜处理,类似手机镀膜形成整机防护



加热部燃烧型电子烟

  • 对发热管或发热丝进行防腐防锈处理

  • 对电路板进行防水防油处理

  • 整机纳米镀膜处理



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

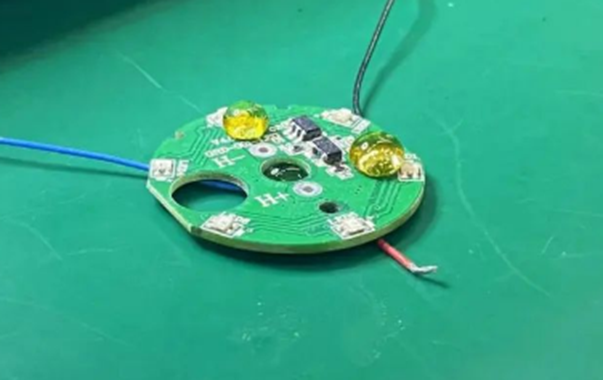

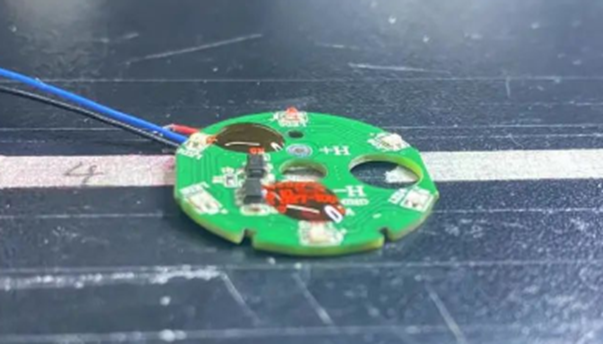

▲ 1 已镀膜PCBA



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

▲ 图2 未镀膜PCBA板



PCBA板镀膜后有良好的疏油效果,表面静态接触角(烟油)>90°,稍有倾斜油滴即可滚落。未镀膜PCBA板静态接触角(烟油)<60°,油滴在电路板表面铺展。

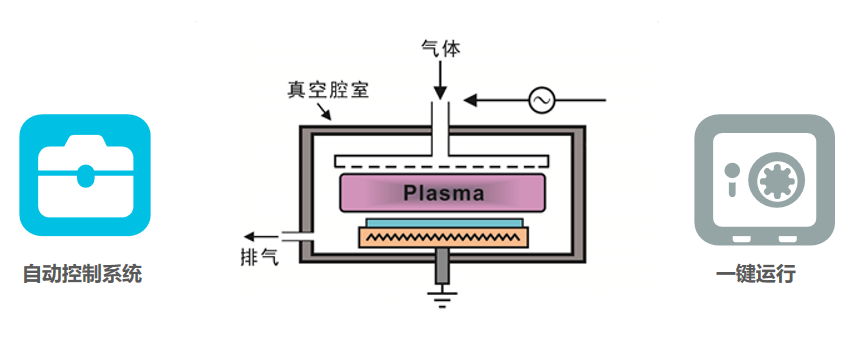

技术原理



激发态电子和反应气体发生非弹性碰撞,产生活性自由基、离子、原子等粒子,这些粒子发生一系列聚合化学反应并沉积在基材表面,形成类似荷叶效应的具微纳结构的聚合膜。



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

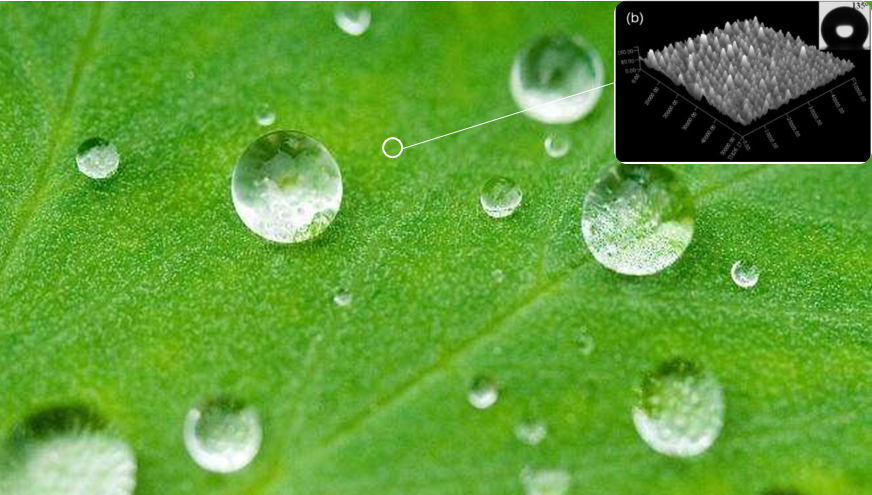

防护原理

纳米涂层表面是一层类似荷叶的仿生结构,凹凸不平的微纳结构可托起液体分子,使基材与液体分子不直接接触。

电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

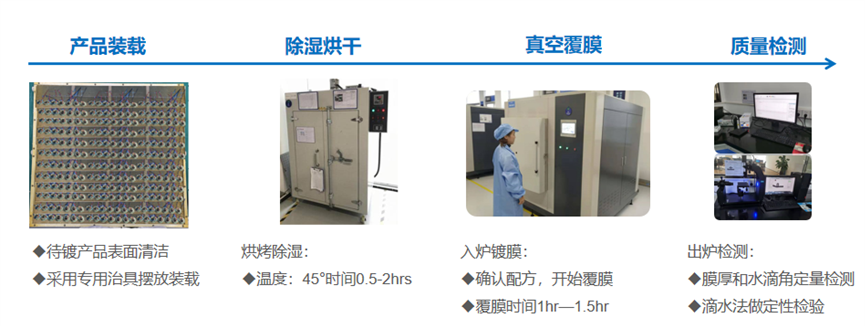

覆膜流程



不同防护需求的样品其覆膜流程略有差异,思博睿科技可以为不同客户、不同产品定制专业化的纳米防护方案。

电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

应用案例解析

1、滴油静置

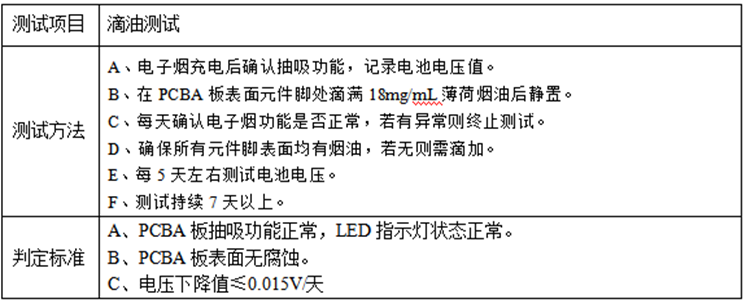

(1)测试方法及判断标准



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

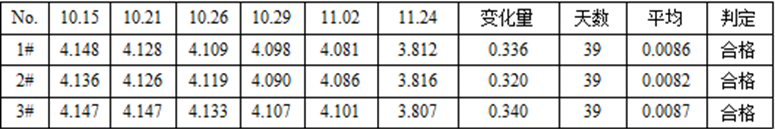

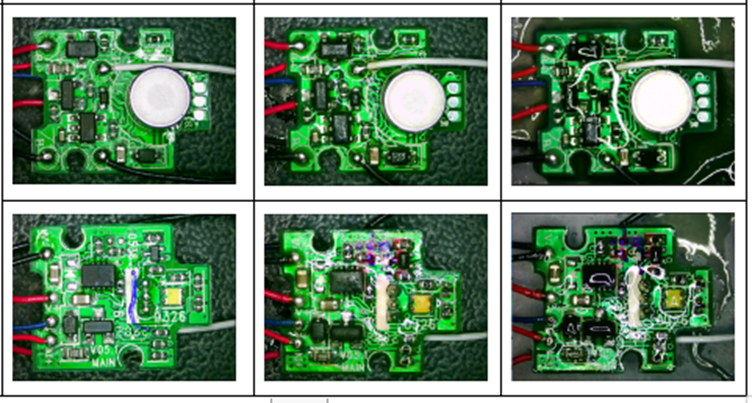

(2)测试结果



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好



测试持续进行39天后PCBA板表面无腐蚀痕迹,抽吸等各功能正常,电压下降值<0.01V。所有样品滴油测试合格。



2、咪头浸泡

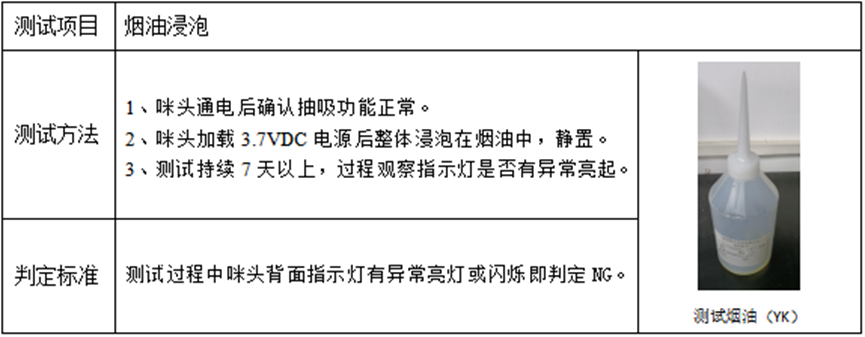

(1)测试方法及判断标准



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

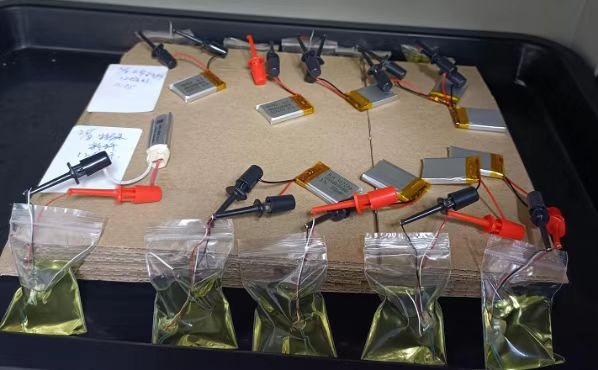

(2)测试结果



电子烟抽吸过程中,咪头易失灵?多半是防水防油没做好

持续测试168h所有样品均无异常,测试合格。

资料来源:思博睿


8月23-25日,佛山市思博睿科技有限公司将亮相第四届电子雾化产业链展览会展位号是2F19,欢迎莅临参观交流!

原文始发于微信公众号(艾邦新消费电子资讯)
