序号 |
试验项目 |
GB 41700-2022 对应条款 |
引用标准条款 |
关键仪器及规格型号 |
|
1 |
防漏液 |
5.12 / 6.1.2 |
GB/T 1540-2002 |
吸水纸 |
|
2 |
雾化区域温度 |
5.14 / 6.1.4 / 附录B |
/ |
多通道数据采集仪 34970A+34901A |
|
3 |
防水 |
5.15 / 6.15 |
GB/T 4208-2017 14.2.4 |
IPX1234淋雨试验箱 GS-IPX1234-1000 |
|
4 |
泄压安全 |
5.16 / 6.16 |
/ |
锂电池分容测试仪 GS-5V/3A |
|
5 |
跌落强度 |
5.17 / 6.17 |
GB/T 2423.7-2018 5.2 |
自由跌落试验机 GS-YDL1500 |
|
6 |
电子烟标准抽吸条件 |
5.3 / 6.3 / 附录D |
/ |
电子烟吸烟机 GS-Y2801 |
|
7 |
电子烟释放物 烟碱释放量/羰基化合物释放量 |
5.3 / 6.3 / 附录E、F |
/ |
分析天平 高效液相色谱仪 气相色谱仪 涡旋振荡器 50mL具塞锥形瓶 等... |
|
8 |
雾化物 烟碱/2,3-丁二酮/重金属/砷 |
5.2 / 6.2 / 附录C |
GB/T 41701 YC/T 559 GB5009.74 GB5009.11-2014 |
1、吸水纸
2、多通道数据采集仪
一、产品简介：
二、产品特性：
(1) 内置 GPIB 和 RS232 接口的 3 插槽主机
(2) 6 1/2 位（22 比特）内置数字万用表，每秒最多可以扫描 250 个通道
(3) 8种开关和控制插入式模块可供选择
(4) 内置信号调理功能可以用于测量热电偶、RTD 和热敏电阻、直流/交流电压和电流；电阻；频率和周期
(5) 非易失存储器可存储 5 万个读数，可在断电时保持数据
(6) 每个通道都有 HI/LO 极限报警功能，以及 4 个 TTL 报警输出
(7) BenchVue 软件许可证 BV0006B 现在包含在您的仪器中。BenchVue 让连接和控制仪器以及自动执行测试序列变得非常简单
三、数据采集卡：
|
型号 |
说明 |
速度 (通道/秒) |
最大 电压 |
最大 电流 |
带宽 |
备注 |
|
34901A |
20通道多路复用器 |
60 |
300V |
1A |
10MHz |
内装温度参考结点2个电流测量通道（共22通道） |
四、符合标准：
本仪器符合GB 41700-2022中6.14、附录B雾化区域温度试验方法。
3、IPX1234淋雨试验箱
（设备参考图）
（内箱参考图）
一、设备概述：
二、执行标准：
本设备符合GB 41700-2022中6.15防水试验的要求，ISO20653:2006、GB2423,38 / IEC60068-2-18、GB4208-2017 / IEC 60529:2003中IPX1、IPX2、IPX3、IPX4防护等级。
三、设备特点：
1、用于进行产品的IPX1、IPX2、IPX3、IPX4防水等级测试。
2、内箱采用优质304不锈钢或优质冷轧钢喷塑加工而成，美观耐用。
3、内箱、转台、摆管等均采用SUS304#不锈钢板加工制造，确保长时间使用不生锈。
4、箱式结构；自带水箱，循环用水；储水箱内装有水位浮球阀，自动控制进水。
5、门上有透明观察窗（钢化玻璃材质），方便观察内部测试情况。
6、IPX12：滴水箱采用不锈钢材质制造 ,喷嘴采用优质防锈螺纹针头，方便安装拆卸。
7、IPX34：摆管驱动采用国产优质步进电机，摆管速度，角度精准可调，不存在失步问题。
8、转台驱动：使用国产优质步进电机，在标准范围内精准无级可调，并能自动控制正反转动。
9、核心控制系统采用7寸触摸屏+PLC，电器元件采用如LG、欧姆龙等进口品牌，电板布局合理，接线牢固。
四、技术参数：
1、内箱尺寸(mm)：长1000*进深1000*高1000
2、外尺寸约(mm)：长1400*进深1200*高1800
3、转台直径：Φ350mm
4、转台最大承重：20KG
5、转台速度：1～3 r/min（精准可调）
6、转台转动方式：一直正转
7、流量调节方式：采用带调节面板流量计实现手动调节流量
8、测试时间：0～999 min
9、设备总质量：250 kg
10、设备电源 220 V
11、设备功率 3.0 KW
12、安全保护功能 漏电保护、缺水保护、短路保护
IPX1、IPX2部分-技术参数：
(1) 滴雨板面积(mm)：800*800
(2) IPX12喷孔尺寸：直径0.4mm
(3) 滴水孔间距离：20*20 mm
(4) 降雨量：IPX1=1～3 mm/min；
(5) 滴雨板升降方式：不可升降（固定式）
IPX3、IPX4部分-技术参数：
(1) 摆管半径尺寸：R400mm（可按要求订做）
(2) 摆管流量：IPX3=1.1～1.8 L/min；
(3) 喷水孔径尺寸：0.4 mm
(4) 喷水孔径间距：50 mm
(5) 摆管角度：120º～350º可设定
五、主要配置：
|
名 称 |
规 格 |
数量 |
品牌/备注 |
|
机箱 |
内箱304# |
1套 |
东莞高升 |
|
储水箱 |
304#不锈钢 |
1个 |
东莞高升 |
|
滴雨板 |
304#不锈钢 |
1块 |
东莞高升 |
|
转台304#不锈钢 |
304#不锈钢 |
1个 |
东莞高升 |
|
摆管 |
316#不锈钢 |
1条 |
东莞高升 |
|
摆管针座 |
不锈钢 |
1批 |
东莞高升 |
|
水泵 |
不锈钢水泵 |
1个 |
凌霄 |
|
流量计 |
可调节 |
4个 |
远大 |
|
压力表 |
抗震不锈钢 |
1个 |
红旗 |
|
触摸屏 |
7寸彩色屏 |
1个 |
步科 |
|
PLC |
控制器 |
1个 |
西门子 |
|
转台步进电机 |
57# |
1个 |
雷赛 |
4、锂电池分容测试仪
一、适用范围：
二、功能说明：
1、每台8个通道，每个通道可单独设置工步，独立运行；
2、主要用于18650及软包聚合物电池充电、放电的容量检测及充放电循环老化测试；
3、联接电脑，配PC机上位机，所有测试结果自动生成数据文件；
4、工作模式：充电（恒流充电和恒压充电）、暂停（静置、搁置）、放电（恒流放电）三种；
5、采用四线制测试法，精度高；
6、采用先进的恒流源、恒压源技术，回路带限流和限压功能以及电池接反保护功能；
7、智能的掉电保护措施，在电池测试过程中，任何时候出现供电系统停电或掉电（配合 UPS 系统保证系统软件正常退出），本测试系统均能保证不丢失数据，重新上电后，测试系统具备自我恢复功能，能从上次掉电的地方无缝接续，继续测试过程。
三、其他参数：
1、输入电源：AC220V / 50Hz
2、电流测量范围：0-3000ma（A）
3、电压测量范围：0-5000mv（V）
4、设备功率：P≦300W
5、外形尺寸：600*450*120mm

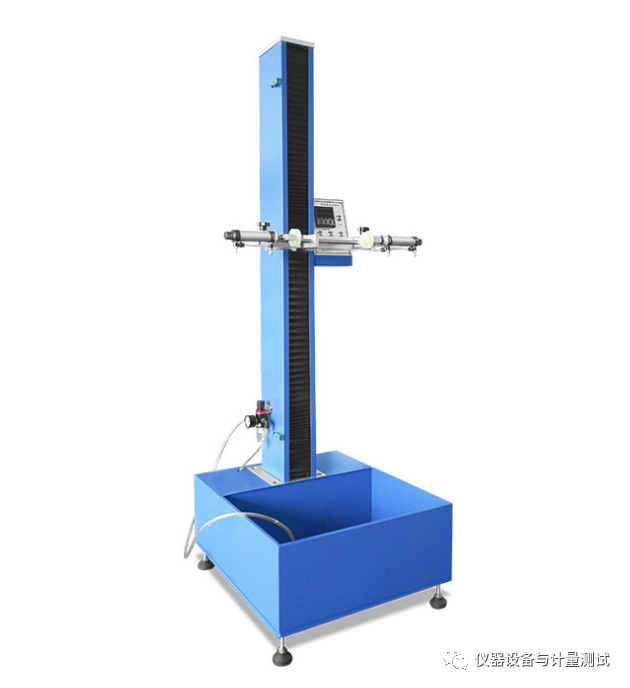

5、自由跌落试验机
一、设备概述：
二、主要技术参数：
1、试件重量：≤2 kg
2、跌落高度：400～1800 mm（可调）
3、跌落高度精度：±1 mm
4、夹持方式：气压吸附式
5、跌落地板：钢板
6、跌落方式：自由跌落
7、底板尺寸(mm)：长560*宽410*高10
8、使用气压：0.4 MPa
9、机台尺寸(mm)：长700x宽900x高2000
10、重 量：80 kg
11、电 源：AC220 V / 50 Hz
本设备符合GB 41700-2022中附录D电子烟标准抽吸条件的要求，采用气缸活塞式吸气，通过设置相应的抽吸持续时间、抽吸容量、抽吸频率和抽吸流量，来捕集电子烟释放物中烟碱释放量和羰基化合物释放量。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
吸烟机的抽吸流量图应近似为矩形。测量时，应确认在吸烟机抽吸端口和测量装置间的气路中串接(1000±50)Pa压降装置后，抽吸容量达到（55.0±0.6）mL，典型不带样品的抽吸流量图见下图。图中，流量上升(0～t1)和下降(t2～3s)时曲线覆盖区域的面积V1+V3。不得超过V1+V2+V3的10%。最大流量应稳定处于16.5 mL/s~20.1 mL/s之间。
