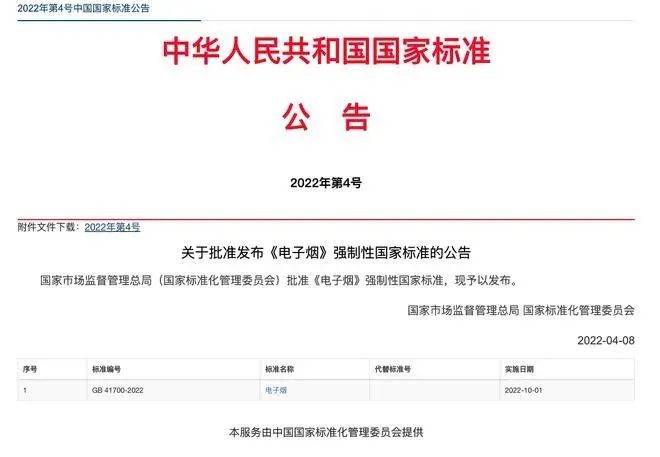

近日,国家市场监督管理总局、国家标准化管理委员会已于4月8日批准了《电子烟》强制性国家标准,自2022年10月1日起实施。据DELTA德尔塔仪器小编了解,《电子烟》强制性国家标准制定计划于2017年10月下达,历时5年时间和经过两次对外征求意见后,终于获批正式对外发布。《电子烟》强制性国家标准的发布,意味着中国电子烟长时间以来无国家标准生产阶段的结束,对行业具有重要意义。

GB 41700-2022《电子烟》新国标检测设备清单
GB 41700-2022《电子烟》新国标检测设备清单
《电子烟》强制性国家标准10个关键内容:
1、不应对未成年人产生诱导性,不应使产品特征风味呈现除烟草外的其他风味。
2、雾化物应含有烟碱。
3、应使用烟草中提取的烟碱,纯度不应低于99%(质量分数)。
4、使用电子烟烟液的电子烟烟具和烟弹应具有封闭结构,防止人为填充。对于填充有电子烟烟液的电子烟或烟弹,视检确定能否外加物质。
5、使用电子烟烟液的电子烟烟具和烟弹应具有良好的密封性,不应出现漏液。对于填充有电子烟烟液的电子烟或烟弹,以可能出现的最不利的方向放置于符合GB/T 1540要求的吸水纸上至少6 h。视检确定吸水纸上有无电子烟烟液痕迹。
6、电子烟烟具应具有防儿童启动功能和防止意外启动的保护功能。
7、雾化区域温度不应高于350 ℃。
8、雾化物中的烟碱浓度不应高于20 mg/g,烟碱总量不应高于200 mg。
9、烟碱释放量不应高于0.2 mg/puff。
10、雾化物添加剂临时许可使用物质清单及最大使用量均有规定,数量为101种,可添加甜味剂和凉味剂。
本文着重GB 41700-2022《电子烟》新国标对应的检测设备清单。

序号

试验项目

GB 41700-2022

对应条款

引用标准条款

关键仪器及规格型号

1

防漏液

5.12 / 6.1.2

GB/T 1540-2002

吸水纸

2

雾化区域温度

5.14 / 6.1.4 / 附录B

/

多通道数据采集仪

34970A+34901A

3

防水

5.15 / 6.15

GB/T 4208-2017

14.2.4

IPX1234淋雨试验箱

GS-IPX1234-1000

4

泄压安全

5.16 / 6.16

/

锂电池分容测试仪

GS-5V/3A

5

跌落强度

5.17 / 6.17

GB/T 2423.7-2018

5.2

自由跌落试验机

GS-YDL1500

6

电子烟标准抽吸条件

5.3 / 6.3 / 附录D

/

电子烟吸烟机

GS-Y2801

7

电子烟释放物

烟碱释放量/羰基化合物释放量

5.3 / 6.3 / 附录E、F

/

分析天平

高效液相色谱仪

气相色谱仪

涡旋振荡器

50mL具塞锥形瓶

等...

8

雾化物

烟碱/2,3-丁二酮/重金属/砷

5.2 / 6.2 / 附录C

GB/T 41701

YC/T 559

GB5009.74

GB5009.11-2014


检测设备技术参数:

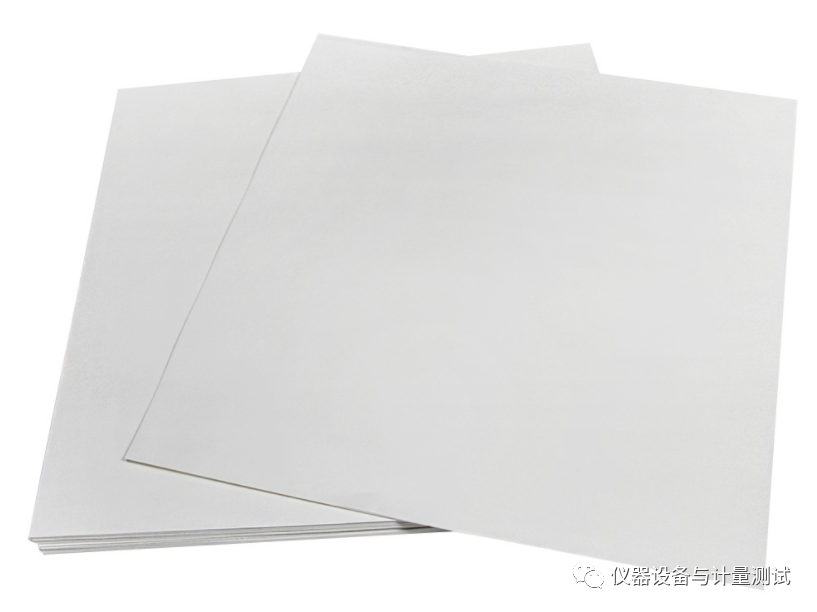

1、吸水纸

GB 41700-2022《电子烟》新国标检测设备清单

吸水纸的定量应为200 g/㎡~250 g/㎡,其毛细吸收高度按 GB/T 461.1 测定应不小于75 mm/10 min 。当吸水纸的单层定量小于200 g/㎡时,可多层叠加,以满足上述要求。本吸水纸符合GB 41700-2022中6.12防漏液试验要求。

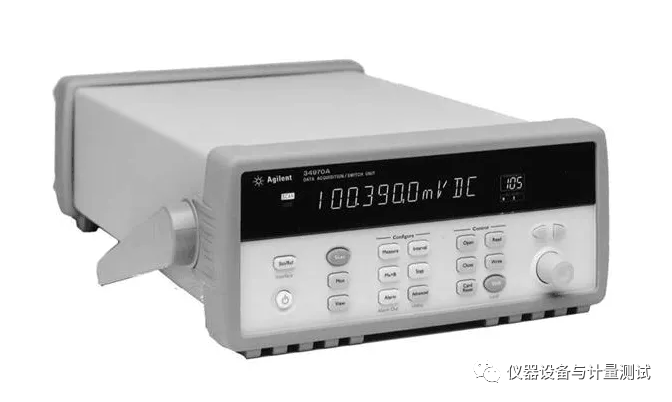

2、多通道数据采集仪

GB 41700-2022《电子烟》新国标检测设备清单

一、产品简介:

34970A 数据采集/数据记录仪开关单元由一个 3 插槽主机和一个内置的 6 1/2 位数字万用表组成。每个通道可以单独配置,以测量 11 种不同功能之一,这样既不会增加成本,也不必使用复杂的信号调理附件。您可用 8 种可选插入模块建造紧凑的数据记录仪,全功能数据采集系统或低成本的开关单元。模块上的螺钉连接可不需要终端接线盒,独特的继电器维护功能记录每个开关的闭合次数,从而实现容易和可预期的继电器维护。最流行的 34901A 模块具有内置的热电偶参考和 20 个 2 线通道。

二、产品特性:

(1) 内置 GPIB 和 RS232 接口的 3 插槽主机

(2) 6 1/2 位(22 比特)内置数字万用表,每秒最多可以扫描 250 个通道

(3) 8种开关和控制插入式模块可供选择

(4) 内置信号调理功能可以用于测量热电偶、RTD 和热敏电阻、直流/交流电压和电流;电阻;频率和周期

(5) 非易失存储器可存储 5 万个读数,可在断电时保持数据

(6) 每个通道都有 HI/LO 极限报警功能,以及 4 个 TTL 报警输出

(7) BenchVue 软件许可证 BV0006B 现在包含在您的仪器中。BenchVue 让连接和控制仪器以及自动执行测试序列变得非常简单

三、数据采集卡:

型号

说明

速度

(通道/秒)

最大

电压

最大

电流

带宽

备注

34901A

20通道多路复用器

60

300V

1A

10MHz

内装温度参考结点2个电流测量通道(共22通道)

四、符合标准:

本仪器符合GB 41700-2022中6.14、附录B雾化区域温度试验方法。

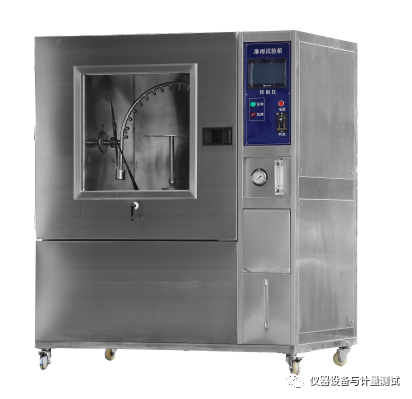

3、IPX1234淋雨试验箱

GB 41700-2022《电子烟》新国标检测设备清单

(设备参考图)

GB 41700-2022《电子烟》新国标检测设备清单

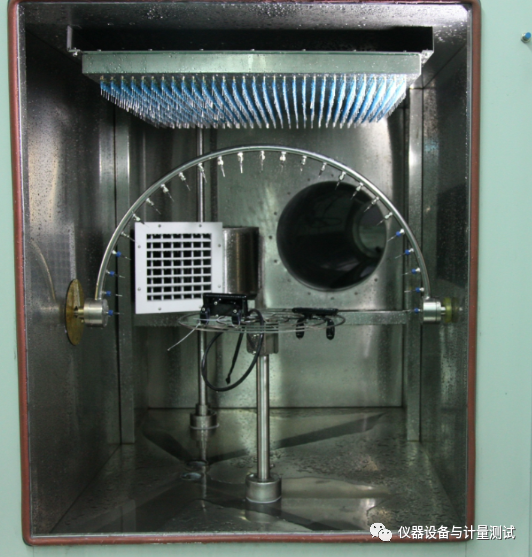

(内箱参考图)

一、设备概述:

自然界水(雨水、海水、河水等)对产品和材料的破坏,每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等,特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序,一般应用领域:户外灯具、家用电器、汽车配件及其他电子电工产品。
该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其它相关性能进行测试。测试后,通过检定来判断产品的性能是否达到要求,以便于产品的设计、改进、检定及出厂检验使用。

二、执行标准:

本设备符合GB 41700-2022中6.15防水试验的要求,ISO20653:2006、GB2423,38 / IEC60068-2-18、GB4208-2017 / IEC 60529:2003中IPX1、IPX2、IPX3、IPX4防护等级。

三、设备特点:

1、用于进行产品的IPX1、IPX2、IPX3、IPX4防水等级测试。

2、内箱采用优质304不锈钢或优质冷轧钢喷塑加工而成,美观耐用。

3、内箱、转台、摆管等均采用SUS304#不锈钢板加工制造,确保长时间使用不生锈。

4、箱式结构;自带水箱,循环用水;储水箱内装有水位浮球阀,自动控制进水。

5、门上有透明观察窗(钢化玻璃材质),方便观察内部测试情况。

6、IPX12:滴水箱采用不锈钢材质制造 ,喷嘴采用优质防锈螺纹针头,方便安装拆卸。

7、IPX34:摆管驱动采用国产优质步进电机,摆管速度,角度精准可调,不存在失步问题。

8、转台驱动:使用国产优质步进电机,在标准范围内精准无级可调,并能自动控制正反转动。

9、核心控制系统采用7寸触摸屏+PLC,电器元件采用如LG、欧姆龙等进口品牌,电板布局合理,接线牢固。

四、技术参数:

1、内箱尺寸(mm):长1000*进深1000*高1000

2、外尺寸约(mm):长1400*进深1200*高1800

3、转台直径:Φ350mm

4、转台最大承重:20KG

5、转台速度:1~3 r/min(精准可调)

6、转台转动方式:一直正转

7、流量调节方式:采用带调节面板流量计实现手动调节流量

8、测试时间:0~999 min

9、设备总质量:250 kg

10、设备电源 220 V

11、设备功率 3.0 KW

12、安全保护功能 漏电保护、缺水保护、短路保护

IPX1、IPX2部分-技术参数:

(1) 滴雨板面积(mm):800*800

(2) IPX12喷孔尺寸:直径0.4mm

(3) 滴水孔间距离:20*20 mm

(4) 降雨量:IPX1=1~3 mm/min;

(5) 滴雨板升降方式:不可升降(固定式)

IPX3、IPX4部分-技术参数:

(1) 摆管半径尺寸:R400mm(可按要求订做)

(2) 摆管流量:IPX3=1.1~1.8 L/min;

(3) 喷水孔径尺寸:0.4 mm

(4) 喷水孔径间距:50 mm

(5) 摆管角度:120º~350º可设定

五、主要配置:

名     称

 规      格

 数量

品牌/备注

机箱

内箱304#

1套

东莞高升

储水箱

304#不锈钢

1个

东莞高升

滴雨板

304#不锈钢

1块

东莞高升

转台304#不锈钢

304#不锈钢

1个

东莞高升

摆管

316#不锈钢

1条

东莞高升

摆管针座

不锈钢

1批

东莞高升

水泵

不锈钢水泵

1个

凌霄

流量计

可调节

4个

远大

压力表

抗震不锈钢

1个

红旗

触摸屏

7寸彩色屏

1个

步科

PLC

控制器

1个

西门子

转台步进电机

57#

1个

雷赛

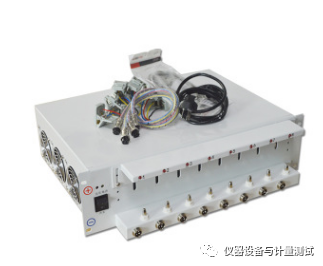

4、锂电池分容测试仪

GB 41700-2022《电子烟》新国标检测设备清单

一、适用范围:

本仪器符合GB 41700-2022中6.16对电池进行性过充的要求。适用于18650、软包聚合物等锂离子电池容量的检测及充放电循环老化测试。本仪器是一款性能稳定、精度高、操作简单的锂离子电池容量的检测设备,是品质及工程人员常用的必备检测仪器。

二、功能说明:

1、每台8个通道,每个通道可单独设置工步,独立运行;

2、主要用于18650及软包聚合物电池充电、放电的容量检测及充放电循环老化测试;

3、联接电脑,配PC机上位机,所有测试结果自动生成数据文件;

4、工作模式:充电(恒流充电和恒压充电)、暂停(静置、搁置)、放电(恒流放电)三种;

5、采用四线制测试法,精度高;

6、采用先进的恒流源、恒压源技术,回路带限流和限压功能以及电池接反保护功能;

7、智能的掉电保护措施,在电池测试过程中,任何时候出现供电系统停电或掉电(配合 UPS 系统保证系统软件正常退出),本测试系统均能保证不丢失数据,重新上电后,测试系统具备自我恢复功能,能从上次掉电的地方无缝接续,继续测试过程。

三、其他参数:

1、输入电源:AC220V / 50Hz

2、电流测量范围:0-3000ma(A)

3、电压测量范围:0-5000mv(V)

4、设备功率:P≦300W

5、外形尺寸:600*450*120mm

5、自由跌落试验机

一、设备概述:

本设备符合GB/T 2423.7-2018中5.2的规定进行自由跌落试验要求,GB 41700-2022中6.17的跌落强度试验要求。适用于小型消费类电子产品及零部件之自由落下试验;该机采用气动结构,将被测试件置于专用夹具(可调行程)夹牢,按下跌落键,气缸松开,试件将作自由落体试验,跌落高度可作上下调整,高度表可得知试件跌落高度,本机关键元件性能可靠,多种跌落地板可供选用。

二、主要技术参数:
1、试件重量:≤2 kg
2、跌落高度:400~1800 mm(可调)
3、跌落高度精度:±1 mm
4、夹持方式:气压吸附式
5、跌落地板:钢板
6、跌落方式:自由跌落
7、底板尺寸(mm):长560*宽410*高10
8、使用气压:0.4 MPa
9、机台尺寸(mm):长700x宽900x高2000
10、重 量:80 kg
11、电 源:AC220 V / 50 Hz

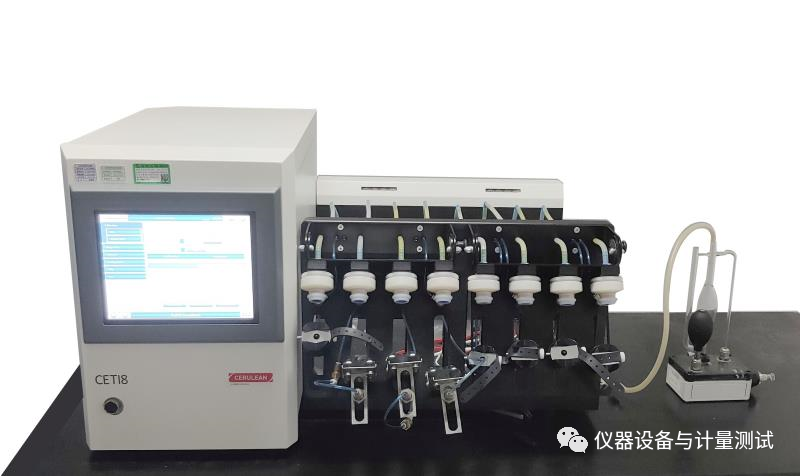

6、电子烟吸烟机


GB 41700-2022《电子烟》新国标检测设备清单

一、设备概述:

本设备符合GB 41700-2022中附录D电子烟标准抽吸条件的要求,采用气缸活塞式吸气,通过设置相应的抽吸持续时间、抽吸容量、抽吸频率和抽吸流量,来捕集电子烟释放物中烟碱释放量和羰基化合物释放量。


二、技术参数:
序号
项目
技术规格
1
测试通道
6个
2
抽吸持续时间
(0~9.9)s 可设定 ,精度:±0.1 s
3
抽吸频率
(0~99.9)s抽吸1口,可设定
4
抽吸次数
(0~999)次,可设定
5
抽吸容量
(0~100)mL ,精度:±0.5 mL
6
抽吸流量
(16.5~20)mL/s
7
流量图形
正弦波/梯形波曲线显示
8
压降装置
(1000±50)Pa
9
夹持器
(3~40)mm 或指定
10
样品开关触发
按压头为软质橡胶,按压位置可调。开始触发时间与开始抽吸时间相差不超过0.1 s,结束触发时间与结束抽吸时间相差不超过0.1 s。
11
释放物捕集
捕集阱+捕集器
12
玻璃纤维滤片
44mm剑桥滤片(客户自备)
13
吸气方式
活塞式
14
控制方式
PLC控制+触摸屏人机界面显示
15
驱动方式
步进电机驱动
16
传动方式
滚珠丝杆传动
17
保护装置
漏电、短路、过载、气流超容量等
18
设备尺寸
约 长1100mm*宽800mm*高650mm
19
设备重量
约 35 kg
20
设备电源
AC220V,50/60Hz

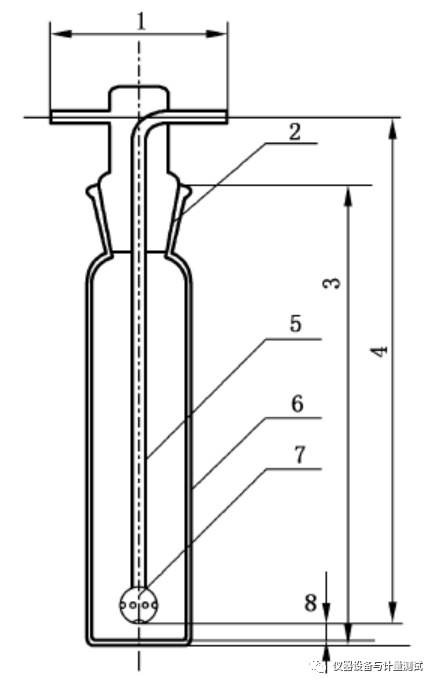

三、捕集阱外形及尺寸示意图:


GB 41700-2022《电子烟》新国标检测设备清单

标引序号说明:
1、距离70 mm;
2、真空磨口24#;
3、高度200 mm;
4、高度216 mm;
5、管外径8 mm;
6、管外径30 mm;
7、球外径18 mm,水平最大周径上均匀分布6个2 mm直径的圆孔,底部圆孔直径4 mm;
8、球底距瓶底4 mm。

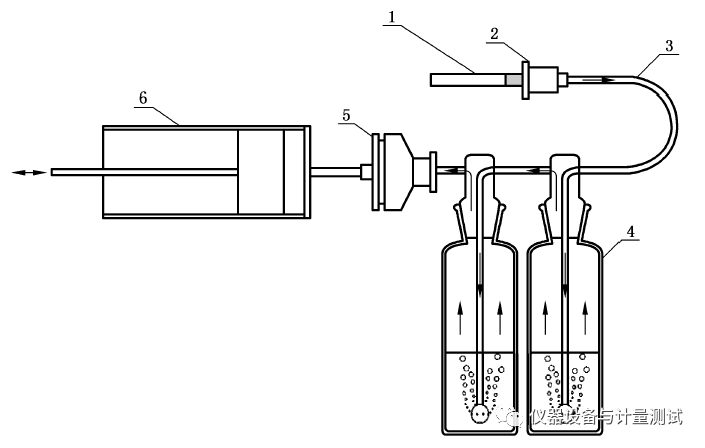

四、电子烟抽吸连接示意图:


GB 41700-2022《电子烟》新国标检测设备清单

标引序号说明:
1、电子烟;
2、电子烟夹持器;
3、连接管路;
4、捕集阱;
5、捕集器;
6、抽吸单元。

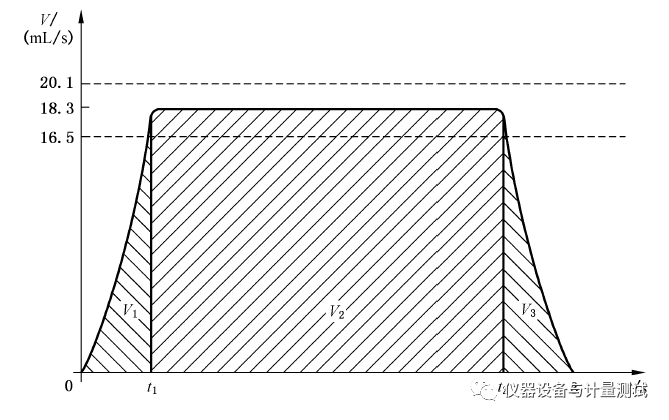

五、抽吸流量图:

GB 41700-2022《电子烟》新国标检测设备清单

吸烟机的抽吸流量图应近似为矩形。测量时,应确认在吸烟机抽吸端口和测量装置间的气路中串接(1000±50)Pa压降装置后,抽吸容量达到(55.0±0.6)mL,典型不带样品的抽吸流量图见下图。图中,流量上升(0~t1)和下降(t2~3s)时曲线覆盖区域的面积V1+V3。不得超过V1+V2+V3的10%。最大流量应稳定处于16.5 mL/s~20.1 mL/s之间。
