One of the current industry hotspots is disposable electronic cigarettes with screens. Among them, the most common and maturely applied is LED digital tubes, which are advancing towards larger and more flexible directions. Let's delve deeper into the working principle, structural components, and production processes of such screens. Before diving into this article, feel free to scan the code to join the electronic cigarette display screen resource group, where you can share the latest technological advancements and application information.

Electronic cigarette display screens: Principle of operation, structural components, and manufacturing processes.

一、简介及工作原理

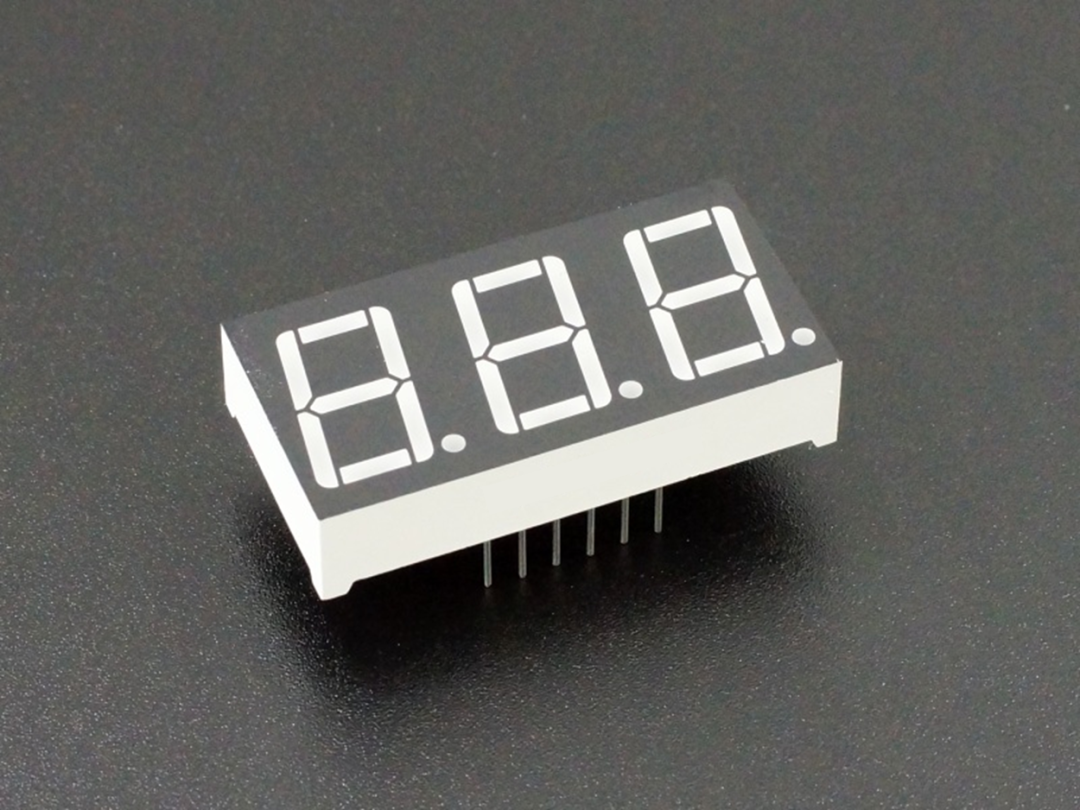

LED 数码管(LED Segment Displays、LED Module)是当今一种很常见的数字信息显示器件,在各种数码产品、家电、工业数字仪器仪表等领域具有广泛应用。

Electronic cigarette display screens: Principle of operation, structural components, and manufacturing processes.

LED数码管实际上是由七个发光管组成8字形构成的,加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。当数码管特定的段加上电压后,这些特定的段就会发亮,最终显示内容。

二、结构组成

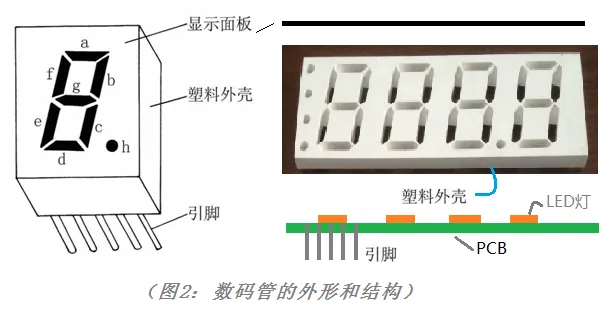

数码管简单来说是由PIN针(引脚)、塑料壳(PC、PPO)、PCB、发光二极管(LED灯珠)、显示面板、固晶胶、高温胶带、封装胶水等组成。原材料购买后由品质进行检验,对各类物料性能和外观检测,合格后入仓上生产线,开启数码管生产之旅。

Electronic cigarette display screens: Principle of operation, structural components, and manufacturing processes.

三、生产工序

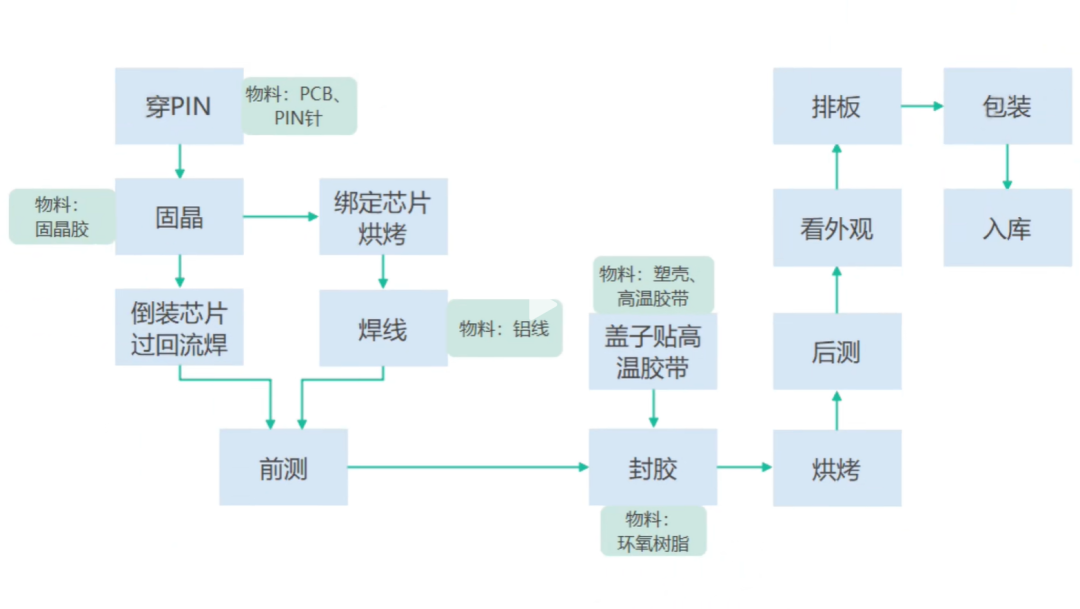

数码管的常见制造流程是 :穿PIN(insert PIN),固晶(die bonding),焊线(wire bonding),前测/半成品测试(semi-finished testing),灌胶(glue filling),贴标签和盖膜(film pasting),成品检测(finished products testing),包装(wrap)。

Electronic cigarette display screens: Principle of operation, structural components, and manufacturing processes.

第一道主工序为PCB和导针的组合。通常由自动跳导针设备将导针穿入PCB孔内,再通过压合将导针与PCB铆接良好。

第二道工序为绑定。此项有发光芯片绑定和铝线绑定。发光芯片是由自动芯片绑定设备完成,先在PCB板上点上固晶胶再放上芯片,通过高温固化固晶胶使芯片固定。再进行铝线绑定,铝线一端与Pcb焊接,一端与发光芯片焊接。

第三道工序为测试工序,将绑定好的产品进行电性测试,可以测试出短路,开路,漏电,错固等问题。不过此工序很多厂家将第二道工序品质控制后取消了测试工序。

第四道工序为灌胶工序。将密封胶一般为环氧树脂通过灌胶脱泡后,将第三道测试良好的产品放入灌胶好的塑料壳内,再经过长时间高温固化成型。

第五道工序为成品测试工序。将固化好的数码管再测试性能。测试性能与第三道工序类似,但相关参数可适当放松(根据不同客户需求)。一些特殊的数码管需要贴面膜,导针整形等其他工序。

第六道为包装工序。此工序主要为产品的外观检测,印码标识喷印和包装工作。每个公司个别工序会有增加或减少,调换等,都是根据内部工艺需求调整。

四、选型

  • 字体高度或尺寸,如0.4寸、0.56寸、0.8寸等等
  • 数码管的位数,确定一个显示组件,最大可以显示的内容。
  • 数码管的发光颜色(发光的波长),如:单红,黄,蓝,绿,白,RGB七彩等等;
  • 数码管的亮度,普通亮度或高亮等。
  • 数码管的工作电压和电流。
  • 表面丝印(面板)的颜色,一般有乳白、黑色或灰色等等。
  • 内部连接方式:共阴或共阳。
  • 工作寿命。
  • 工作温度和湿度。
  • 其它性能,如:防水等级,防尘,防紫外线,耐破裂,耐燃,超强抗冲击老化等等
  • LED数码管外观要求颜色均匀、无局部变色及无气泡等。


据不完全统计,电子烟行业相关的数码管供应商有:启顺达、国冶星、裕盛鑫隆、咏田光电、丰一方光电、创意佳、铭诚电子、万视光电等。
