MEMS传感器在电子烟中的应用
01

电子烟及MEMS

电子烟不含焦油及悬浮颗粒等有害成分,随着人们健康意识的提升,抽电子烟正成为一种趋势。并且,电子烟的烟油可以加入不同成分的调味剂进行调味,用户可以根据自己的喜好选择烟油的口味。

MEMS(Micro-Electro-Mechanical System)一般指微机电系统,是在微米级尺寸上进行精密微加工,制作形成各种类型的微传感器及微执行器。压力传感器是MEMS传感器中最早出现及应用的传感器之一,从检测原理上主要分为压阻型及电容型,两者是用硅材料通过图形转移及刻蚀方法,制作成微米级的压力敏感膜片。

02

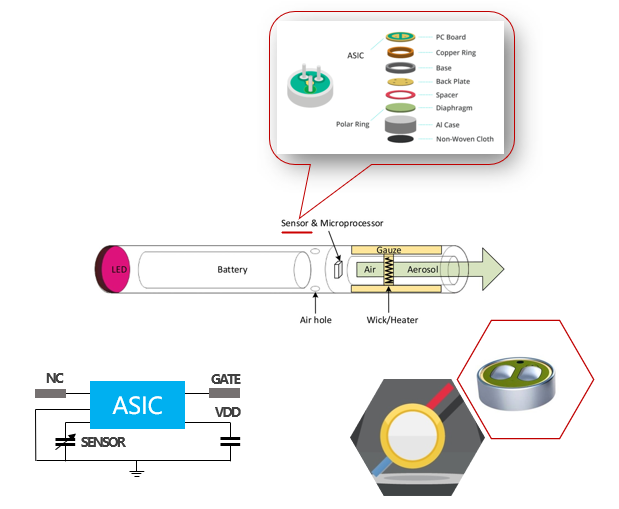

电子烟咪头

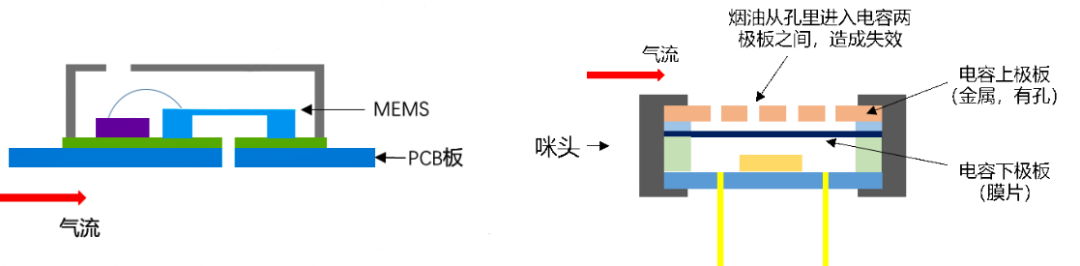

目前市场上电子烟产品,主要使用咪头作为压力开关。咪头成本低廉,但也存在一些使用中的痛点需要解决。



一致性:

  • 多零件组装,存在装配公差,不能保证触发压力的一致性

防油性:

  • 烟油或水汽进入电容膜片间隙,造成性能降低,严重情况甚至失效

SMT兼容性:

  • 需要手工焊接,而且对焊接工要求挺高,这是影响产能的一个原因

MEMS传感器在电子烟中的应用

03

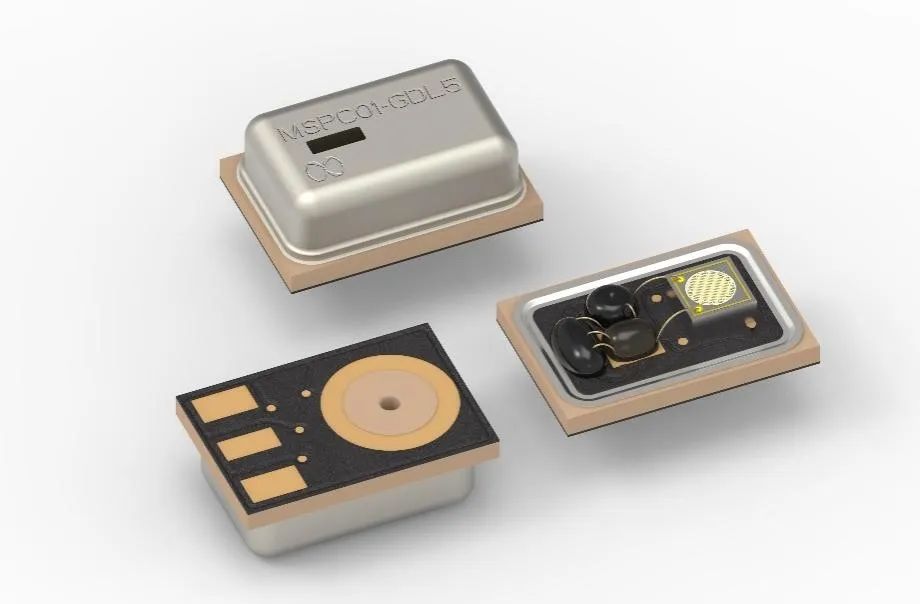

基于单颗器件的解决方案



  • 单颗差压传感器实现吸力检测

  • 器件膜片一侧接触气流通道,另一侧接触大气压力,防水防油

  • 多种输出接口:中断,频率,I2C

MEMS传感器在电子烟中的应用

04

相对传统咪头的优势



  • 低成本:单芯片差压检测,整机设计更加紧凑

  • 防油性:采用背面进气方式,防水防油

  • 一致性:MEMS微米级加工工艺,器件差异性小,并且出厂前校准测试,保证触发压力一致

MEMS传感器在电子烟中的应用

敏芯股份认为,MEMS压力传感器是电子烟中可实现抽吸开关的最优解决方案之一。为此通过反复改良优化,拥有卓越可靠性与稳定性的敏芯MEMS压力传感器,已获得众多客户的认可与信赖并持续供货放量。此外,利用MEMS平台型企业的技术叠加优势,敏芯股份率先开发了包括流量计和流量开关在内的芯片,实现对电子烟高中低品牌市场的覆盖

来源:敏芯股份
