瑞湖压力传感器,用泡棉胶紧贴在面板后,检测面板的微小弯曲的应力变化。通过传感器材料及结构的创新设计,100克的砝码作用在0.8mm厚度的不锈钢面板上时,也可产生足够信噪比的输出信号。

瑞湖压力传感器,安装在表面板之后,当面板产生微形变时,传感器就能感受到压力并输出电平信号。

传感器输出信号通过信号调理电路,以及后期算法判断,再输出给系统。其值可以是开关量, 也可是线性的压力值。

结构技术原理

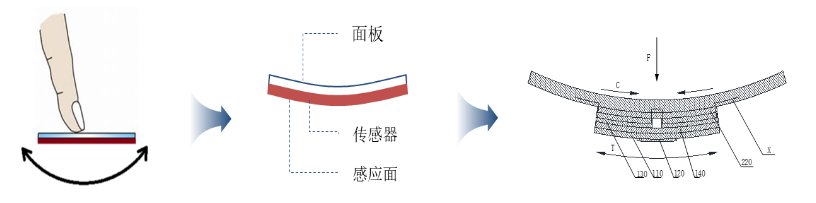

图标记说明:100-压力传感器组建;110-柔性基地;120-应变感应层;130-传力件;140-补强层;X-中性面;220-粘结层。

在同等情况下离中性面越远应形变量越大,所以放置感应电阻的感应面应当在远离金属面板面,感应面的反面是粘贴在金属面板端。

压感技术原理

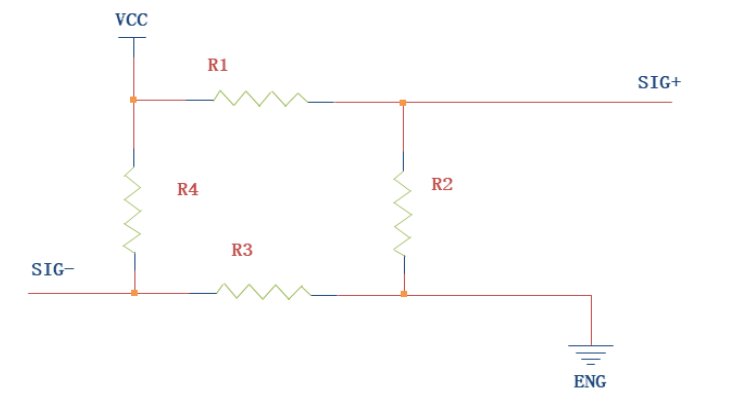

压感按键传感器单元是采用压阻式压力传感器原理的惠斯通桥式结构的传感器,其中 R1、R3为可变电阻,当面板形变时,R1、R3的阻值发生变化,通过24位高精度ADC检测S+、S-两端电压变化,从而实现压力的检测。

压感技术优点

  1. 人机交互体验更为便捷,防误触,使用寿命更长;

  2. 电子烟的外观设计可以更为流畅,没有缝隙会使得三防性能更好;

  3. 各类面板材质都可以应用,不管是金属还是塑胶;

三种方案对比

技术类型

机械式

电容式

瑞湖方案

材料

由按键决定

亚克力或玻璃

任意,包括金属、石材等

触发条件

按压引起的弹簧量程变化

电容变化,通过人体接触或电容笔

压力引起的微开变,可由任何物体接触引起,包括手套、木杆等

可靠性

抗干扰性好

寿命﹥50万次

易受电磁干扰

寿命﹥1000万次



搞干扰性强

寿命﹥1000万次

表面处理

易渗水渗油

不防水、不防爆、接缝处易渗油

无缝隙,防水防尘防油污

配合金属材料可防爆

安装方式

表面开孔

支架固定

表面开框

支架固定

表面无损

背胶贴合

压感技术应用

瑞湖压力传感器可以实现,单击,双击,三连击,长按等功能。可以在产品上灵活使用应用,配合震动反馈,增加用户的体验乐趣。目前已经在功夫2.0、炎2、METEX等HNB加热器成功使用。

功夫加热器2.0,四川中烟

  1. 全金属不开孔做按键,提升外观;

  2. 检测线性压力值,可实现重按轻按等应用;

  3. 设阀值启动,比如250g力解锁等功能;

  4. 防水,防误触(通过结构和虚拟键)

METEX·HNB器具

  1. 全金属微孔透过,提升外观;

  2. 检测线性压力值,可实现重按轻按等应用;

  3. 设阀值启动,比如250g力解锁等功能;

  4. 防水,防误触(通过结构解决)
