近期小编实地走访了一些电子烟代工厂以及电子烟自动化设备的企业,通过交流了解到,目前电子烟行业的自动化设备,比如烟弹压正极/磁铁机、陶瓷芯自动包棉设备、注油机、PCBA测试机、点胶/焊锡机、自动装盒机等等,做单体设备的厂家有不少,但做自动化产线集成的厂家相对较少。

而电子烟代工厂正有意向寻找能做自动化产线集成的设备厂商,譬如某大型代工厂跟我们透露,他们计划年底新增8条自动化产线,预计年产量在3亿支电子烟。另外据媒体报道,麦克韦尔给悦刻的专用工厂在年底也将启用自动化产线,每条产线投入将高达两千万人民币。

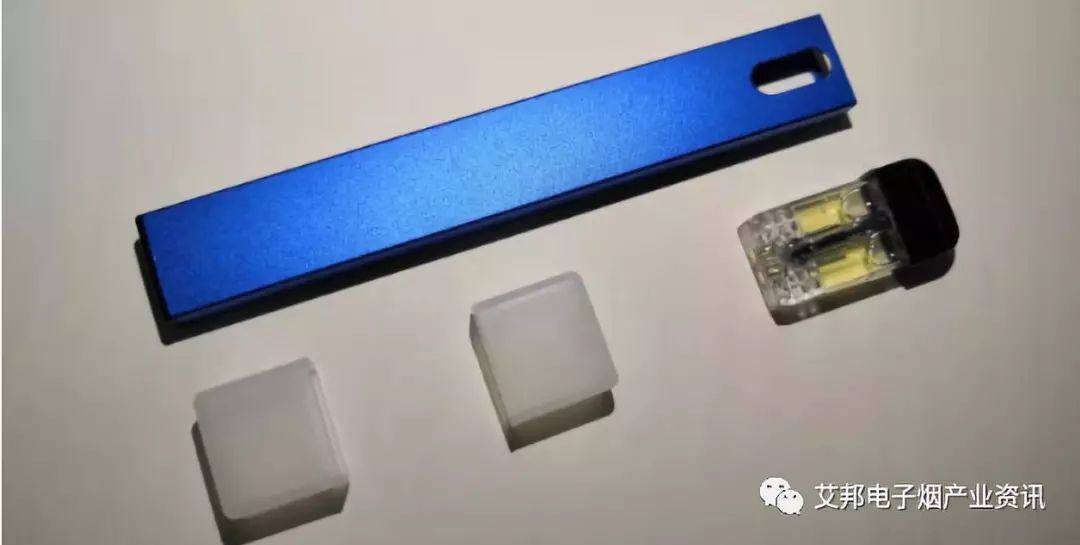

图 自动化线产出的一次性电子烟成品,福之岛

下面,我们就来简单拆解下电子烟自动化产线工序,以供大家参考。

一、电子烟自动化产线工序浅析

为了节省厂房空间,电子烟自动化产线一般设计为圆形或方形轨道,将多个单体设备集成为产线,基本可以 2 秒出一个成品。从工序功能来看,产线主要分为 3 个版块,分别是组装、测试及包装。

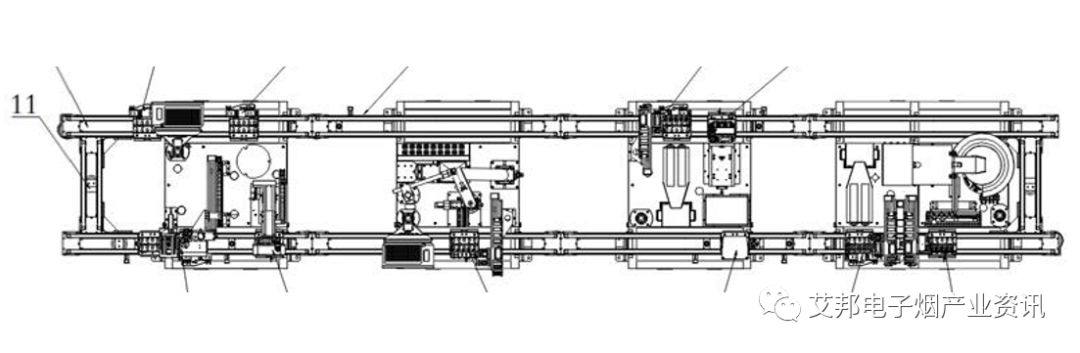

图 电子烟自动化组装生产线整体俯视图,源自专利CN110026764A

1、自动化组装工序

电子烟自动化组装工序主要包括烟弹组装-注油-封盖、烟杆电池焊锡-组装、硅胶圈装配、咪头/LED灯焊锡等等。

最常见的是烟弹组装工序,它一般包括烟弹自动化压正极及磁铁、陶瓷芯自动化包棉及装配、烟弹注油及封盖、烟嘴与油仓装配等几个步骤。另外还有CBD雾化器、一次性小烟整体、烟杆电池的自动化组装。

这工序涉及的设备种类主要有:烟弹压正极机、烟弹压磁铁机、注油封盖一体机、CBD雾化器组装机、烟杆电池组装机、陶瓷芯包棉机、点胶机、焊锡机、螺丝机等等。

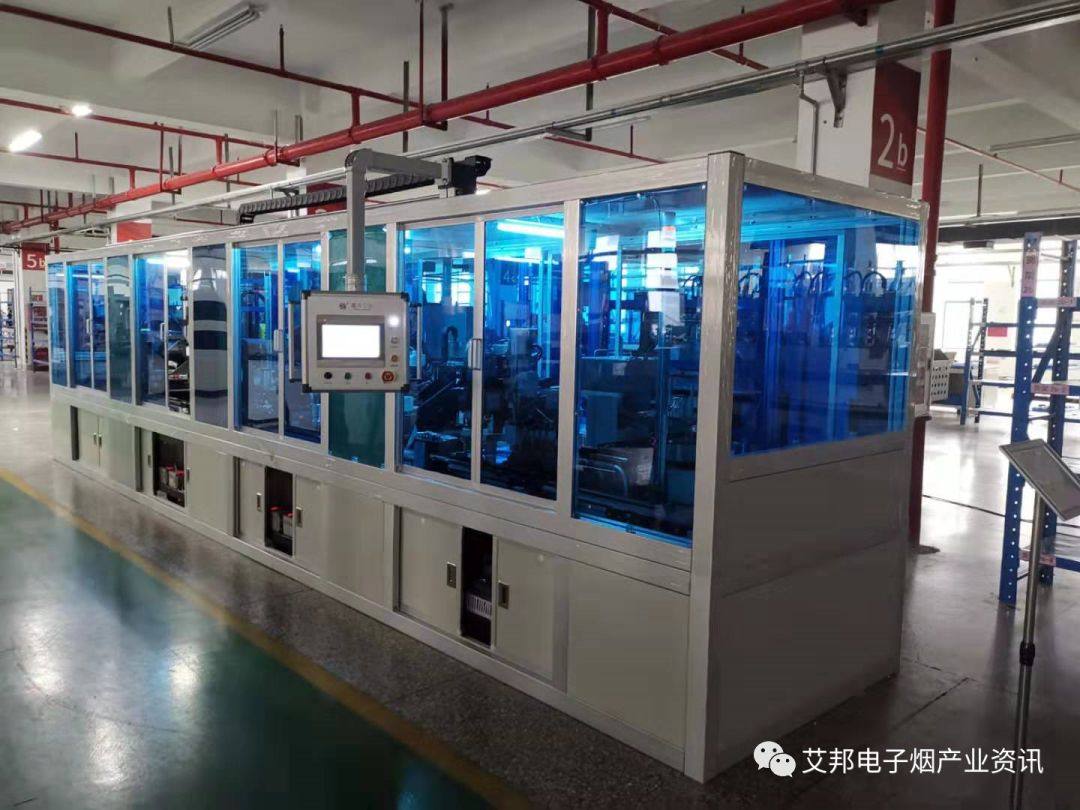

图 电子烟自动组装线,鸿合激光

2、自动化检测工序


电子烟自动化产线上的检测工序常见的有雾化器阻值测试、烟弹气密性测试、烟弹导通拔插测试、PCBA功能测试、烟杆外观缺陷检测、吸气检测等。

检测工序涉及到的设备有:视觉检测纠偏设备、阻值测试设备、吸气检测设备、导通拔插设备、CCD分拣机等等。

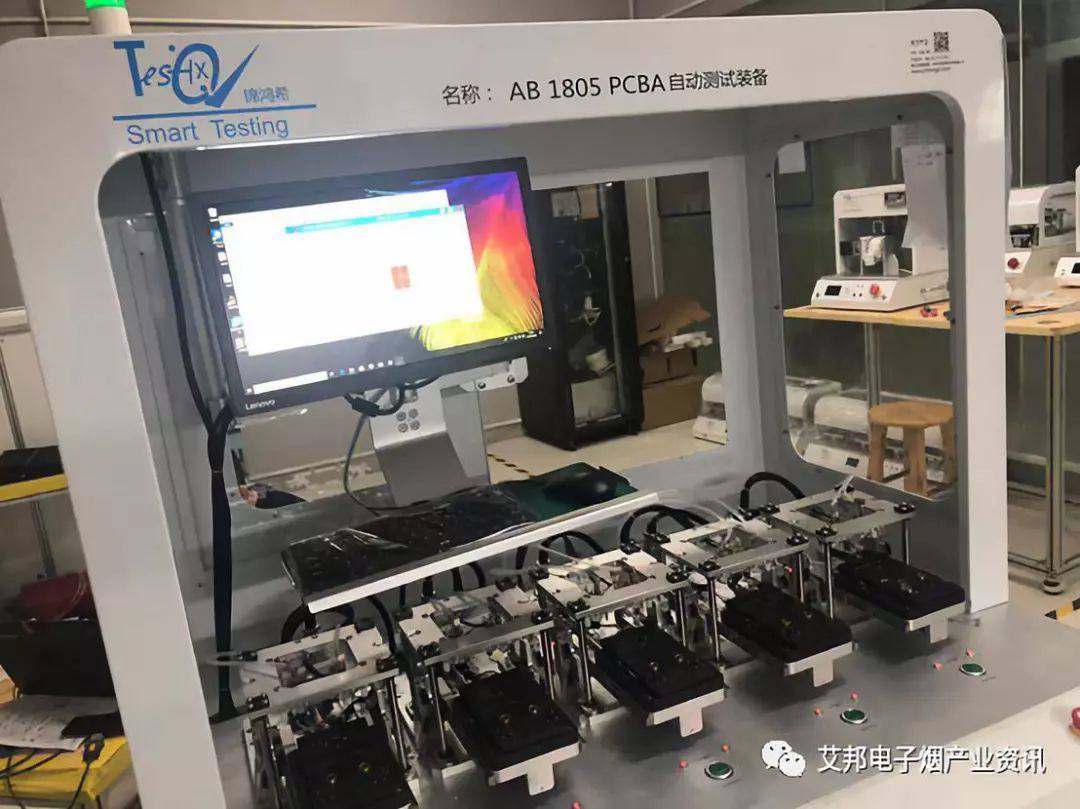

图 电子烟PCBA全功能自动测试,锦鸿希


3、自动化包装工序


目前电子烟自动化产线有集成包装部分的不多,独立的自动化包装产线倒是有不少案例,比如烟弹胶囊自动化封装、小彩条贴标、电子烟成品装盒、外包装喷码等等。

包装工序涉及的设备有:自动装盒机、胶囊封装机、自动贴标机、喷码机等等。

【电子烟自动化包装视频,荣裕智能机械(裕造机器人)】

二、电子烟自动化设备厂家10强


小编根据艾邦电子烟产业微信群资源,结合实地走访考察,综合整理了以下电子烟自动化产线方案厂家名录,仅供大家参考,如有错误或遗漏,欢迎加入艾邦电子烟设备交流群,一起交流探讨!


长按上方二维码可加入

  1. 深圳科瑞技术股份有限公司(002957)




深圳科瑞技术股份有限公司主要从事工业自动化设备的研发、设计、生产、销售和技术服务,以及精密零部件制造业务,产品主要包括自动化检测设备和自动化装配设备、自动化设备配件、精密零部件,产品主要应用于移动终端、新能源、电子烟、汽车、硬盘、医疗健康和物流等行业。

在电子烟方面的业务包括常见的小烟,大烟及各种新型烟草产品,工艺涉及雾化器的组装,烟弹组装,电池组装,烟杆流量测试,气密性测试,老化测试及各项功能测试,同时具备外观缺陷视觉检测技术。

官网:www.colibri.com.cn


  1. 昂纳自动化技术(深圳)有限公司


昂纳自动化技术(深圳)有限公司是一家专业开发、设计、制造自动化标准及非标设备,向客户提供产线自动化设备整体解决方案的技术公司。

主要业务包括:电子烟产线改造自动化、光通信生产设备自动化、视觉检测自动化、机器人综合应用等。

官网:www.o-netauto.com

  1. 深圳市赢合科技股份有限公司(300457)




赢合科技于2018年末以电子烟自动化生产线为切入点,收购斯科尔51%股权进入电子烟领域。

其中赢合科技旗下子公司深圳市鸿合激光科技有限公司是以智能制造、激光技术的研发、应用、系统集成于一体的高科技企业,电子烟设备系列有电子烟自动组装线、电子烟烟弹激光打标机、包装机、打标烧录机、电子烟GA-164组装线、注油机、电子烟锁螺丝机、电子烟烟雾测试机等。

官网:www.yhwins.com

  1. 深圳市福之岛实业有限公司




深圳市福之岛实业有限公司旗下子公司——深圳市哈维斯特智能科技有限公司,于2019年1月正式运行了自主研发的电子烟全自动化生产线,实现了烟具、烟弹全自动化组装、包装和测试,平均2秒钟出一个成品,单线月产量可达到上百万支,可为全球各大电子烟厂商提供OEM/ODM服务,具备稳定的出货量和优秀的品质。

官网:www.fukucima.com

  1. 深圳市锦鸿希科技有限公司




深圳市锦鸿希科技有限公司是一家专业提供测试解决方案及自动化设备制造、销售于一体的智能科技公司。产品主要涉及3C电子类产品,手机、智能家居、医疗、汽车电子行业等,提供整套测试方案及自动化设备制造。

锦鸿希的电子烟自动化集成系统整体解决方案主要有:雾化芯自动装配集成设备、一次性电子烟盒自动贴封口标设备、自动贴小彩条标纸集成设备、电子烟PCBA全功能自动测试设备。

官网:www.jinhongxi.com


  1. 浙江田中精机股份有限公司


浙江田中精机股份有限公司长期致力于绕线机的开发、设计和生产。拥有一流的技术和品质。参展设备用于柔性载体的绕制,集绕线、电阻测试、视觉检测、成品包装于一体,可实现多个主轴同时绕线,生产效率高。采用伺服张力器控制金属丝的张力,具有跟随精度高、张力稳定、加速度快等特点。可以根据客户需求进行非标定制。

官网:www.tanac.com.cn

  1. 深圳市星特科技有限公司


深圳市星特科技有限公司是一家专业从事自动化绕线设备及系统研发、生产、销售和技术服务为一体的国家高新技术企业。公司具有独立的机加工中心,生产配套设备齐全,产品制造成本及质量可控,取得了ISO9001质量管理体系认证。电子烟方面主要产品有电子烟绕棉线机、电子烟组装设备。

官网:www.szxingte.com

  1. 东莞精科自动化科技有限公司




东莞精科自动化科技有限公司成立于2005年,是一家专业从事自动化设备设计、制造、销售于一体高新技术民营企业,公司重点发展高科技自动化生产设备,应用于生产加工制造业、电子、电器、五金、包装等各行各业。

官网:www.jingke01.com


  1. 深圳市奥科立自动化有限公司




深圳市奥科立自动化有限公司是一家专注非标自动化设备和工业自动化应用解决方案的公司,涉及领域包括:工业机器人、新能源、3C、五金、塑胶、医疗、智能门锁、产品包装等。


  1. 深圳研捷拓自动化科技有限公司




深圳市研捷拓自动化科技有限公司成立于2009年,专注于非标电子、电器类自动化组装领域。

官网:www.yanjietuo.com

由于篇幅有限,更多企业未能一一列举,艾邦电子烟产业微信群里除了以上企业,还有以下电子烟自动化组装设备方面的厂商:

深圳市众博辉精密科技有限公司

深圳市智立方自动化设备有限公司

深圳市策维科技有限公司

深圳市星速达自动化科技有限公司

深圳市超柒鑫科技有限公司

深圳市轩玉科技有限公司

东莞市同绎自动化设备有限公司

江苏杰士德精密工业有限公司

深圳市华林安科技有限公司

深圳浩杰精密科技有限公司

深圳市港中现自动化设备有限公司

......
