电子烟一般包括烟弹区和烟杆区,细分一般包括加热雾化仓、储油仓,控制段,控制段。电子烟作为一种新型电子产品,电子元器件在其中扮演着重要位置,其中在雾化仓和控制段有一个重要的连接部位,那就是Pogo Pin弹簧顶针连接器。

今天我们就来了解下在加热不燃烧电子烟和烟油型电子烟中的常用部件连接器Pogo Pin顶针。

图 电子烟Pogo Pin顶针部位 示意图 来自悦刻官网

一、Pogo pin结构

Pogo pin也称为:弹簧针连接器,充电针连接器,探针式连接器等;主要是用在电子产品里面的精密连接器,如手机,电脑,打印机,GPS定位,通讯设备,医疗设备,航空设备、电子烟等。

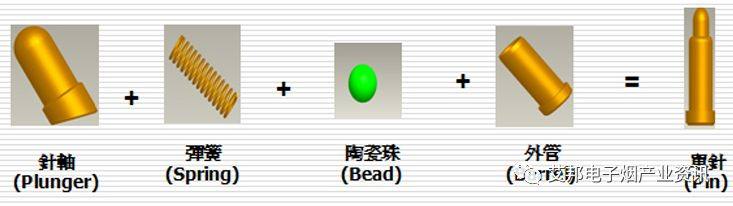

Pogo Pin弹簧针是一种特殊连接器,基本结构有一个车削针管,车削针头和压缩弹簧构成。针管管口处卷边,将针头保持在针管内,靠弹簧提供接触力使针头与对接零件之间建立电连接。

图 顶针结构组成

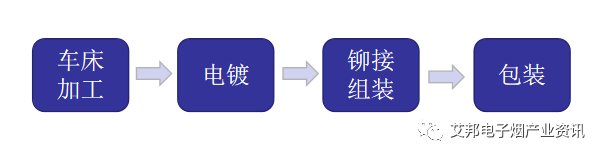

二、Pogo pin 弹簧顶针生产流程

针管和针头经过自动车床加工,然后经过电镀的针管针头与弹簧Spring组装铆接工艺组装到一起,最后于塑胶件组合变成pogo pin 。

针头Plunger 冷冲压成型或自动车床加工,冷冲压工艺尺寸稳定,倒圆角更好,产品耐久性更好。针头材料一般选择为Becu或者SK ,Becu导通性好,但是硬度欠缺,但容易生锈。

弹簧同样是比较重要的,SUS SWP ,特别是现在PB free 产品越来越多,直接导致引脚或BGA焊球变软或者变硬,针管选择的材料一般选择PB材料。

三、结构形式以及热点

POGO PIN的有平底式、插件式、磁吸式、折弯式、直立式、一体式等结构。以下对个别的进行简单介绍;

  • 平底式: 稳定性好,针管底部为平底设计,易于与PCB板焊接;

  • 插板式: 针管尾部带有定位针,与PCB板焊接时,不会发生偏移现象,定位效果佳;

  • 折弯式:尾部折弯,提供设计人员在空间的利用上有更多选择;

  • 双头式: 双头双动的设计,让工程师在板对板双向连结有更多的空间弹性;

  • 焊线式: 适用于Cable端,容易与线焊接;

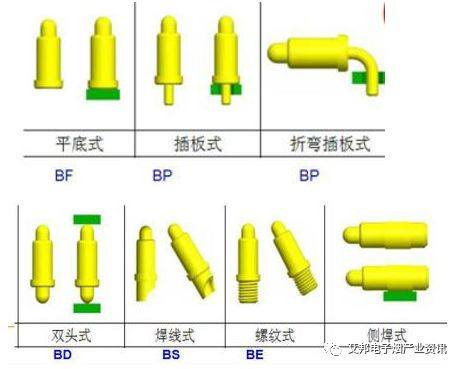

图 POGO PIN 的各种形式

通过调研发现电子烟中使用较多的是直立式、插件式、磁吸式甚至发展为一体式结构POGO PIN 顶针。

POGO PIN 顶针产品具有体积小,电流大,触点强,外观优美,性能稳定不易氧化,可解决大电流结构问题,而且密封性好等优点,同时它还具有开发周期短,开发成本低以及交货期短等优势。

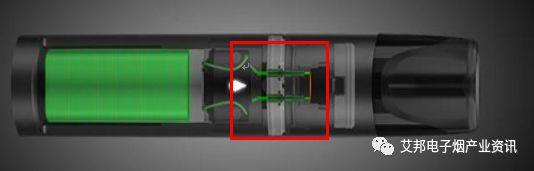

图 博迪扁烟中的Pogo pin位置示意
