电子烟的灵活性演变迭代已逐渐从大烟雾盒子演变到小烟杆型电子烟,常见的烟油型电子烟一般由烟杆、雾化芯及烟油室三部分组件,电池设置在烟杆内,雾化芯设置在烟油室内,电池通电后使发热丝发热,发热丝在雾化芯内使烟油雾化,雾化后的气体导出到烟嘴,其中雾化芯对于烟油雾化起着重要作用。

雾化芯结构经过多代演变发展,主要分为以下几类;

  • 金属加热丝+棉芯

  • 金属加热丝+纤维绳

  • 多孔+金属加热丝共烧

  • 多孔+厚膜烧结

其实上面的雾化芯种类可以归纳为棉芯和陶瓷芯两种。

1、棉芯(发热丝绕棉)

通常是线圈(材质通常是镍)与棉花。

棉花吸收烟油后,缠绕其上的线圈通电产生热能,加热烟油。有些雾化芯可以重复绑上新线圈、更换新棉花。导油棉的优势在于储油量大,导油性好,成本较低,但是寿命较短,易干烧,适用于一次性电子烟。

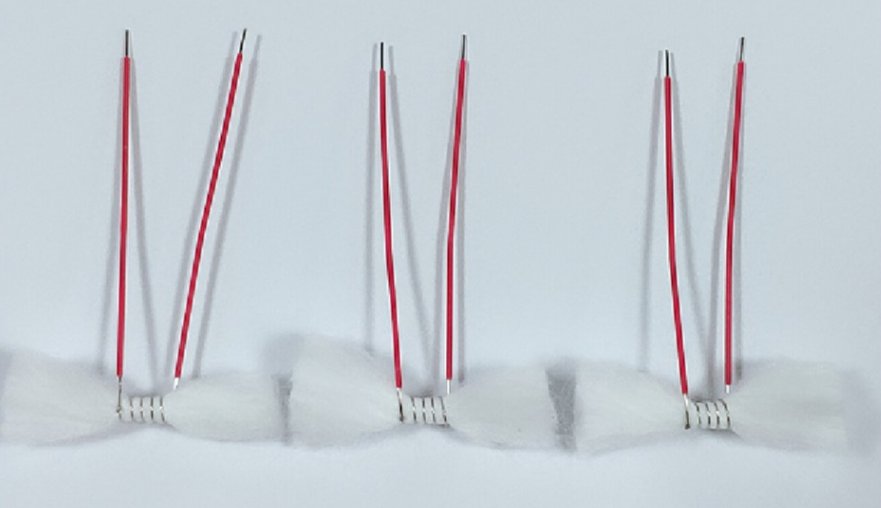

发热丝绕棉,华佳宇

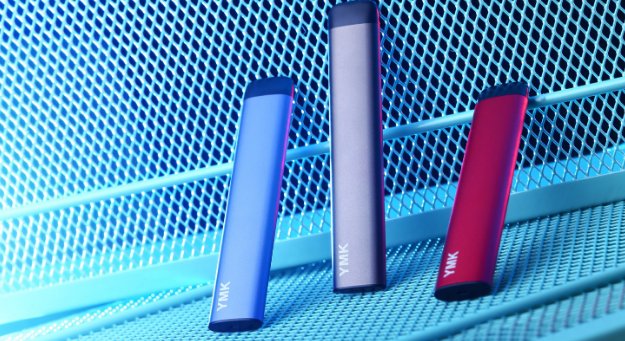

YMK美氪一次性电子烟

2、陶瓷芯

随着市面上换弹电子烟的增加,为了获得更好的雾化口感,防干烧,厂家开始在雾化芯替代材料上进行研究,微孔陶瓷材料开始被应用,决定雾化芯的供油能力。微孔陶瓷的强吸附性、耐高温、可制作共烧电路、安全无毒等特性,能满足制作电子烟雾化芯的要求。

相比于其他材料组成的雾化芯,如发热丝和纤维绳、发热丝和有机棉,陶瓷雾化芯的特点是:在加热过程中,它的温度会上升得更快,温度均匀性更好,温度范围控制得更精准。这样能够更大程度地减少在使用过程中醛酮类物质的产生,从而保证使用过程的安全性。

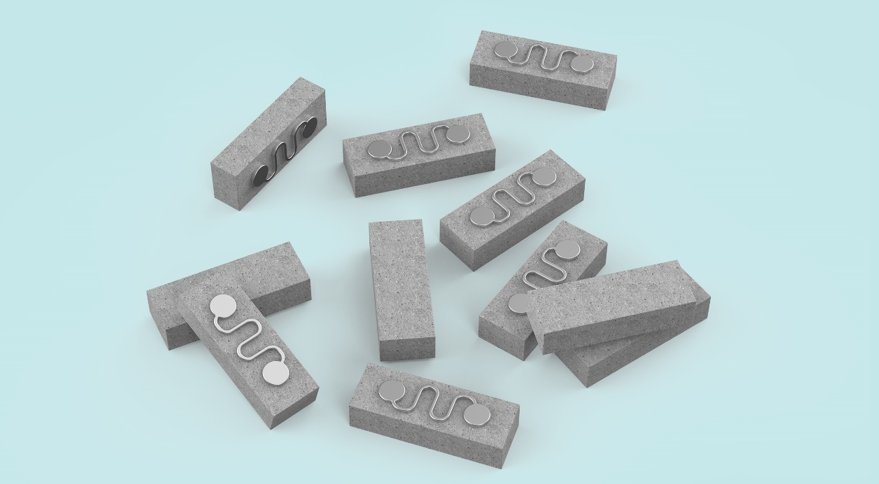

精陶方块陶瓷雾化芯

微孔陶瓷的电子烟雾化芯具有以下几个技术特性:

  • 微孔陶瓷的表面具有吸湿性,通过合理控制微孔陶瓷的孔隙率、微孔尺寸、比表面积及含水率,可实现对局部区域的干湿度调整。

  • 可实现对雾化器烟油的供给顺畅,吸附自锁功能,相对于传统的包棉雾化芯口感更好,体验感更佳,不易漏油。

  • 由于陶瓷自身的耐高温特性,即使出现瞬间的高温现象,也不会出现传统包棉工艺的烧棉现象。

  • 微孔陶瓷是指在陶瓷内部或表面含有大量开口或闭口微小气孔的陶瓷体,其孔径一般为微米级或亚微米级。

陶瓷厚膜雾化芯加工采用的主流工艺为干压成型+厚膜印刷工艺相结合。干压成型是采用压力将陶瓷粉料压制成一定形状的坯体。其实质是在外力作用下,粉体颗粒在模具内相互靠近,并借内摩擦力牢固地结合起来,保持一定的形状,然后通过金属浆料厚膜印刷设备,在陶瓷表面覆膜制成新型发热体。

陶瓷雾化芯品牌主要有麦克韦尔的FEELM、卓力能(ALD)的Silmo ,聚为的优克拉μKERA™、华诚达的AX、伊卡普的PREFILM以及博迪的BCORE等。应用陶瓷芯的电子烟品牌非常多,比如悦刻RELX、冰壳bink、NRX尼威、柚子YOOZ、喜雾等等。

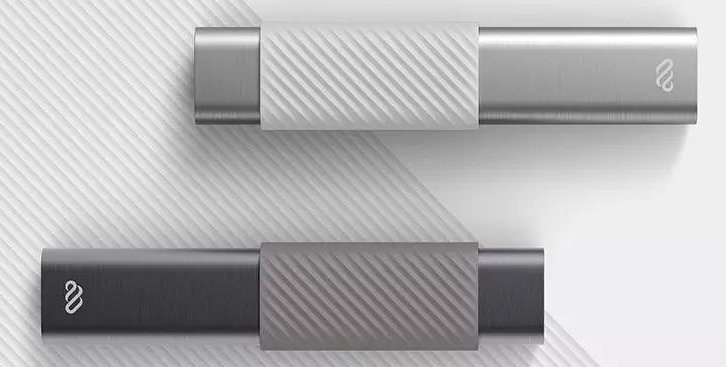

喜雾电子烟

3、成品雾化芯

除了上面两种,今天顺便盘点另外一种相对少见的雾化芯——成品雾化芯,这是大烟专用的雾化芯,随着大烟小型化的发展,适配成品雾化芯的小烟种类也出现了不少,比如SMOK RMP 40 KIT、VOOPOO VINCI、Vaporesso Target PM80、ASVAPE HITA等等。

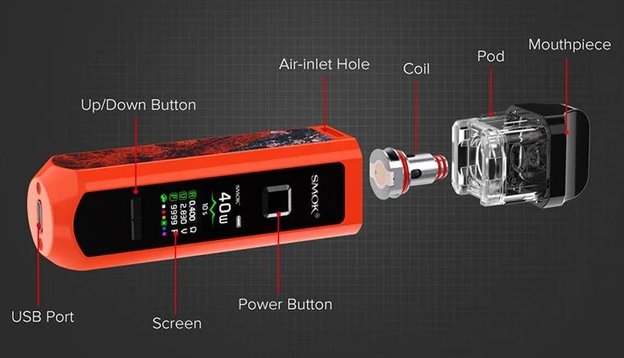

SMOK RMP 40 KIT

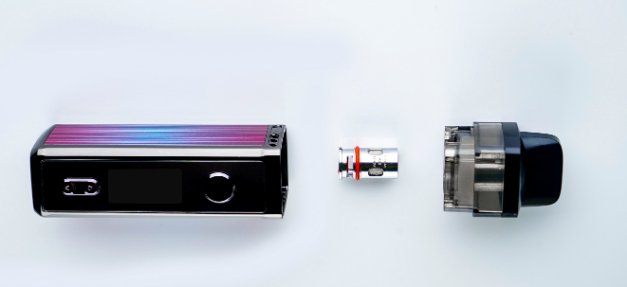

VOOPOO VINCI

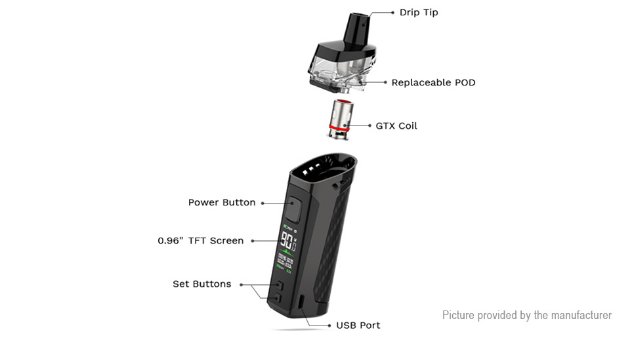

Vaporesso Target PM80

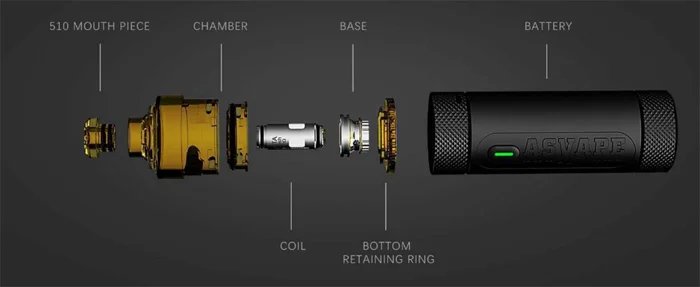

ASVAPE HITA

成品雾化芯的内部结构主要有网片+棉芯/陶瓷、绕丝+棉芯/陶瓷等种类,据了解,做电子烟成品雾化芯的有易佳特aspire、艾维普思SMOK等厂商。
