电子烟外观机身加工一般需要经过多道精细工序来形成炫彩外观。常见的扁烟系列例如Juul、悦刻RELX这些是采用铝型材机身,一体成型工艺,经过阳极氧化喷砂等表面处理。

目前电子烟的材质主要有:铝合金挤型材,不锈钢,锌合金,塑胶,玻璃,陶瓷,硅橡胶密封圈等,基于这些材料所用到的表面工艺大概有十几种,比如喷砂,氧化,镭雕、喷涂 、PVD真空镀、 抛光、金属拉丝、水转印、热转印、树脂滴胶、3D打印、贴皮、染色工艺、IMD、IML工艺等等。

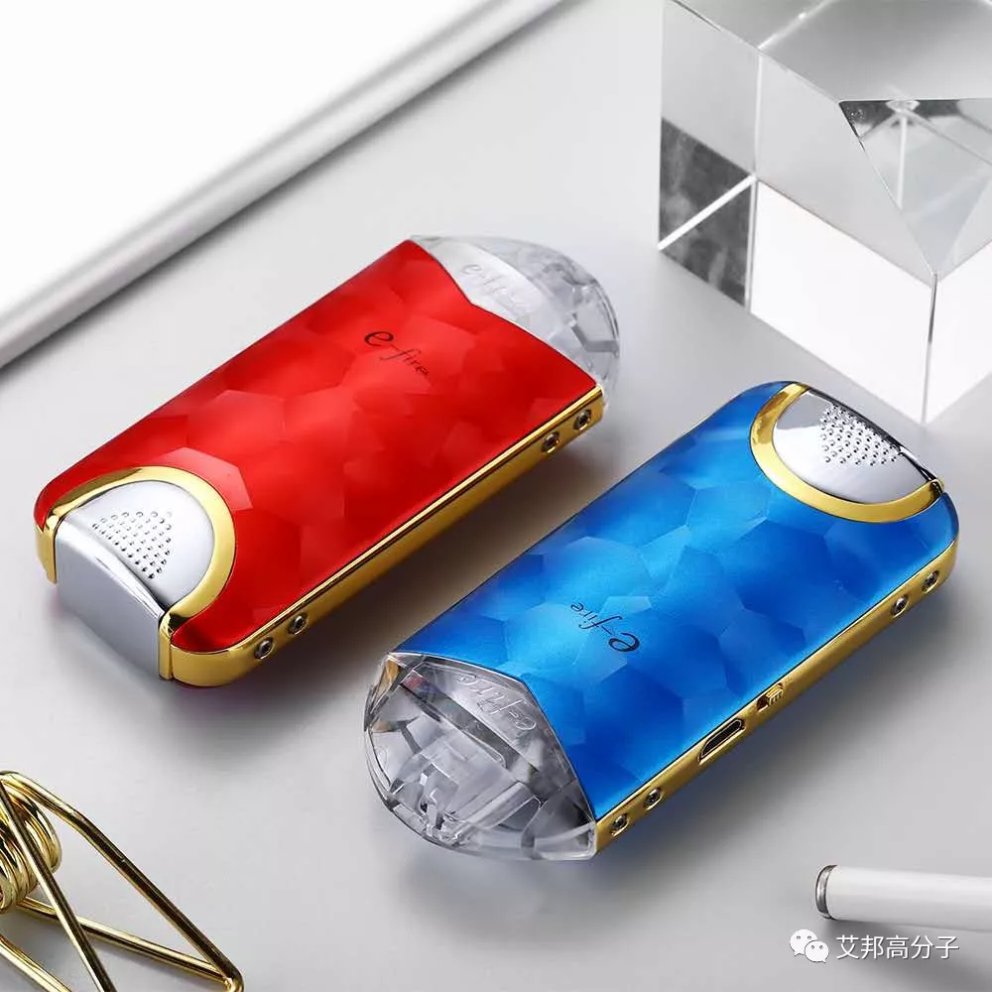

易可菲e-fire

其中IMD/IML是目前国际风行的表面装饰技术,应用广泛,其产品具有清晰度高、立体感好、表面耐划伤、可随意更改设计造型图案等优势,今天小编就来说下IML模内装饰工艺在电子烟市场中的应用。

一、IML工艺的概念

IML(英文:In mold label)模内镶件注塑是IMD( In-Mold Decoration)即模内装饰镶嵌注塑技术的一个分类。通过将图案花纹通过油墨网版印刷在片材上,然后冲切外形及内孔,放入注塑模型腔内注塑,熔融树脂与片材结合形成一体而固化成产品。

二、IML工艺特点

IMT工艺产品结构有单面膜和双面膜,单面膜分为三层(薄膜层、油墨层、塑胶层),双面膜为(薄膜层、油墨层、塑胶层、油墨层、薄膜层)。

薄膜层(Film):材质一般为PET、PC、PMMA+PC、PC+PET、ABS

油墨层:可选择各层级的油墨,确保色彩和画质;

塑胶层:ABS、PMMA、PC、PC+ABS、TPU。

IML优势在于膜片制作周期短;外观可通过膜片定制表现多种色彩;IML外层是Film,油墨处于中间层,外表光洁美观,抗刮性好。

由于工艺的局限性(模具设计,膜片处理等),放入注塑模内成型的薄膜为无拉伸,曲面较小的2D成型,适用于2D产品,主要在平面的面积较大,弧度较小的电子烟外壳上应用。电子烟的核心技术除了加热雾化,靓丽外观效果也不可或缺。目前布局电子烟外壳IML加工的企业有群达、通达、裕鼎纳米、富士康、至精精密、盟特塑胶、汇阳塑胶、磐诺达、和鑫晟、鑫盛润泽等等企业。

来自群达塑胶

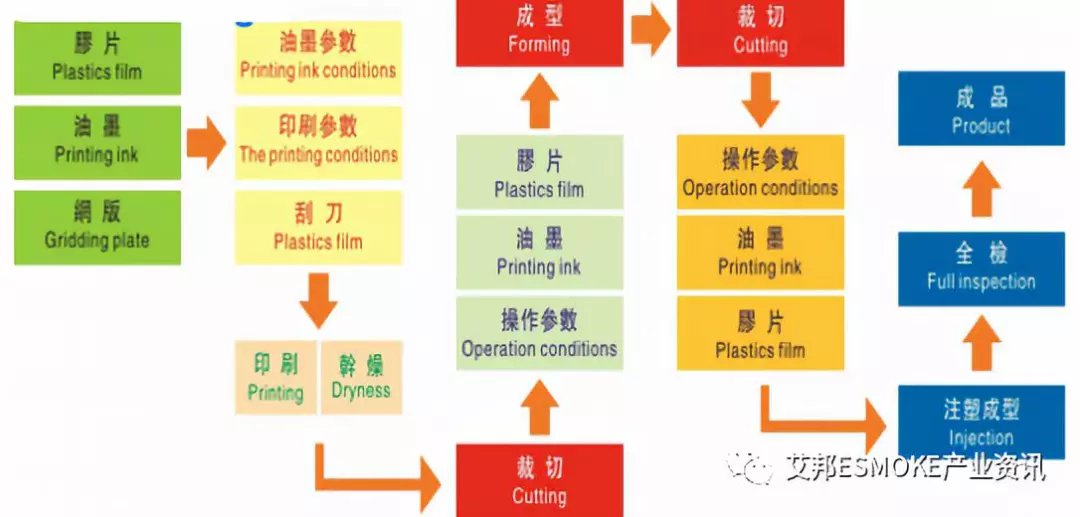

主要工序有以下几个方面:

1. 裁料:将卷状的薄膜Film裁剪成已设计好尺寸的方形块,供印刷成型使用;

2. 平面印刷:根据要求的图标、文字制造成菲林网,在裁剪好的薄膜Film方形块上印刷图标、文字。

3. 油墨干燥固定:印刷好的薄膜Film 放置在高温烤炉里干燥,固定IML油墨。

4. 贴保护膜:避免在冲定位孔工序时弄花已印刷好的薄膜Film表面。

5. 热成型:将印刷好的薄膜加热后,用高压机或铜模在预热状态下成型。

6. 裁切:将成型好的立体薄膜的废料裁剪掉。

7. 材料注塑:将成型后的薄膜和前模立体形状一模一样的薄膜放到前模,注塑出IML成品。

三、IML工艺在电子烟中的应用案例

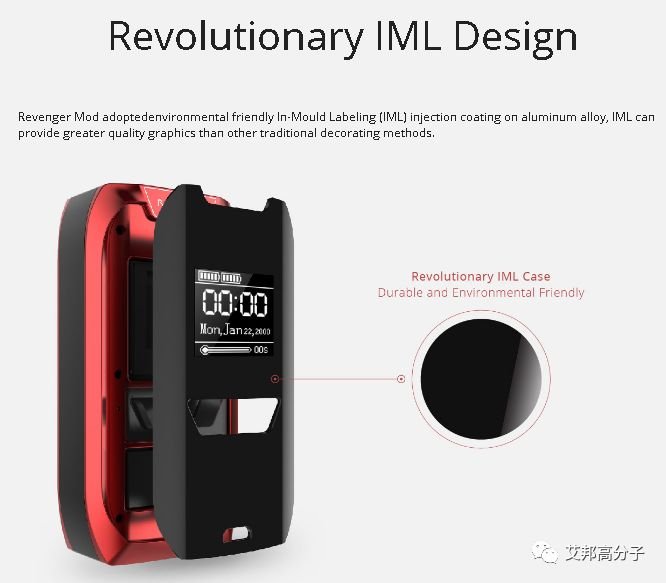

早在18年之前,IML工艺就很流行与大烟中,比如Vaporesso的Revenger系列。

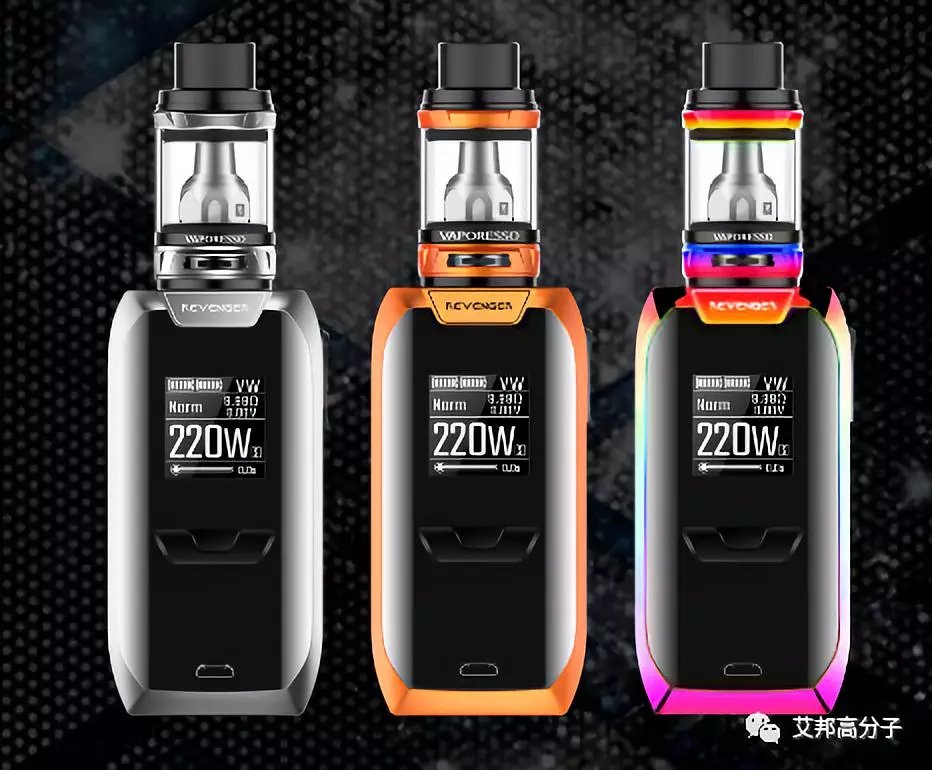

Vaporesso Revenger Kit

格林韵达GT125智能温控调压蒸汽烟

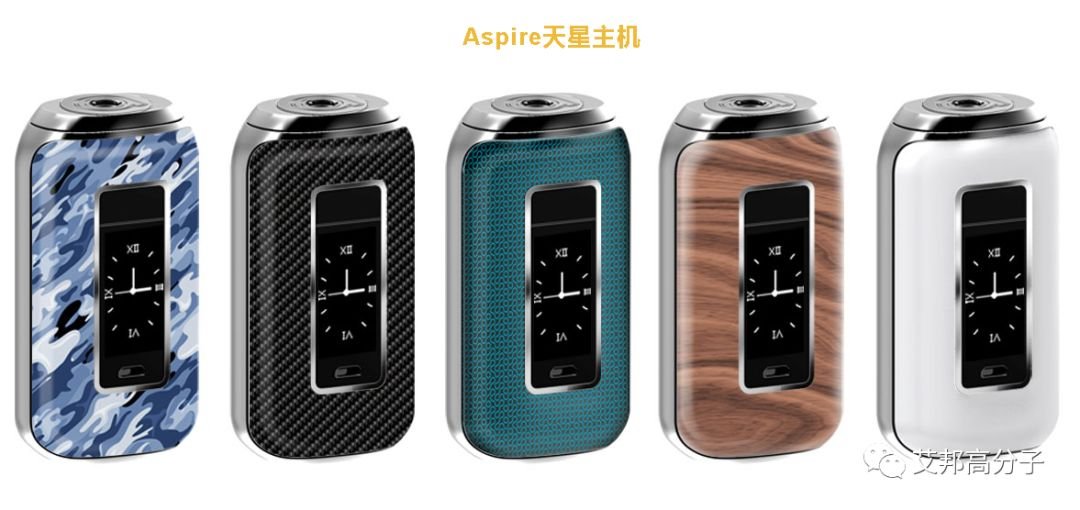

Aspire天星主机

近年来IML工艺的运用逐渐成熟,随着电子烟市场的发展,此类工艺在小型化大烟中的运用也很广泛。

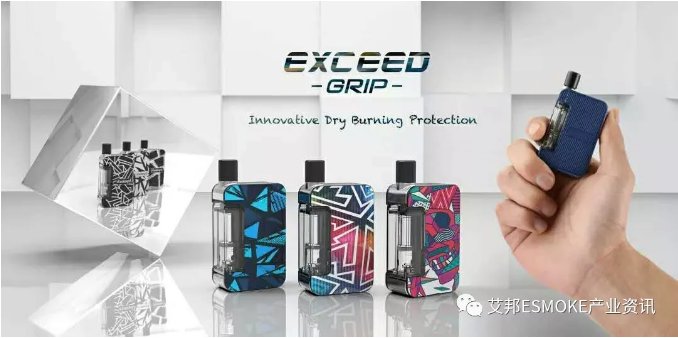

EXCEED GRIPIML

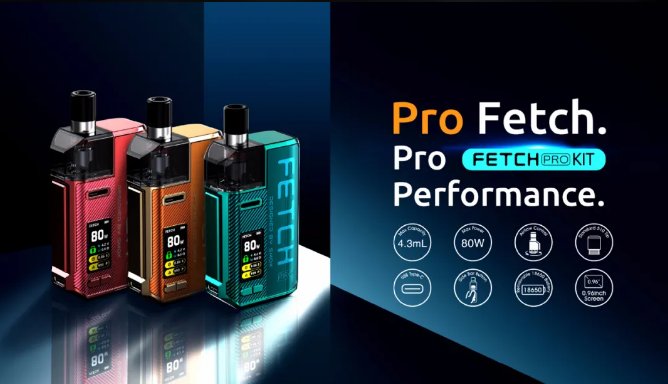

SMOK  Fetch Pro
