其中雾化座密封件结构的升级换代就来自原手机防水件结构的启发。
原电子烟的密封结构大多是套个硅胶密封圈,此结构虽然简单,成本也低,但效果也很不稳定。
随着液态硅胶一体注塑工艺的引入(硅胶与塑胶一体成型),大大改善了密封效果,彻底解决了电子烟漏油漏液问题。

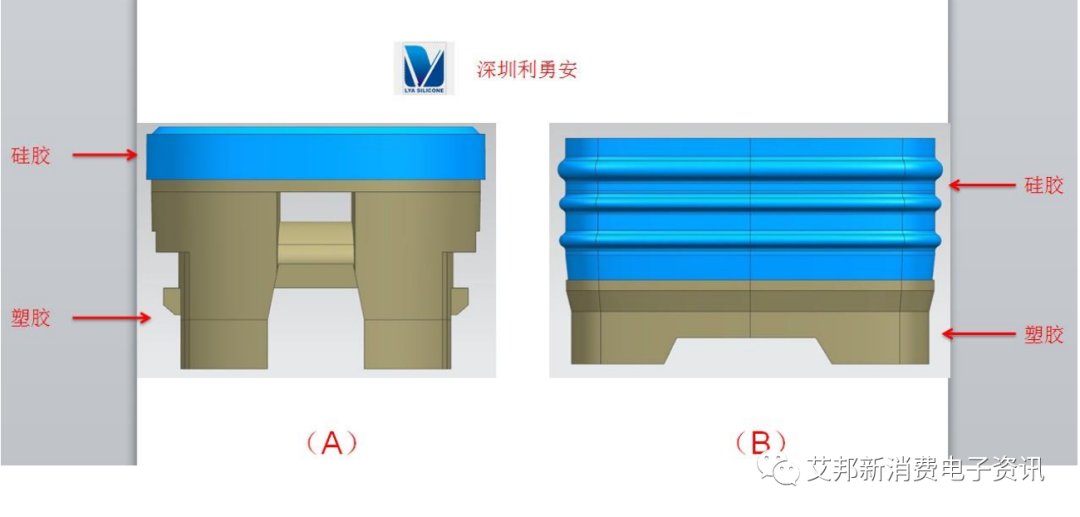

下面我就两种比较典型的雾化座密封结构做一下探讨,如下图所示:
从上图可以看出:两种密封方案最大的区别是A方案没有波峰(硅胶整体过盈配合密封),B方案采用的硅胶波峰过盈配合密封。下面我们就来分析一下两种方案的优缺点。
A方案优点:
-
结构简单,模具容易加工。 -
结构紧凑,占用空间小(硅胶密封面宽度大于2MM即可)。 -
密封防漏效果好。
A方案缺点:
-
相关配合尺寸精度要求很高,实际量产中良率难于保证。 -
产品组装比较困难。 因采用硅胶整体过盈配合,硅胶没有压缩空间,理论上过盈量越大,密封效果越好,但产品组装也越困难(越容易弹出)。过盈量太小,密封效果又不好(一般设定0.05~0.1之间)。 -
多次插拔容易磨损。 硅胶整体过盈配合面积大,反弹力大,摩擦阻力也大,因此硅胶更容易磨损。 -
在高温或寒冷环境下密封防漏效果不稳定。 硅胶膨胀和缩水率比塑胶大的多,硅胶尺寸变化较大,因过盈量相对较小(0.05~0.1),在温差较大环境中密封效果容易失效。 -
硅胶整体过盈配合,硅胶与配合件相对作用力较大,在长时间压力下硅胶弹性容易疲劳,导致密封效果失效风险。
B方案优点:
-
产品组装容易,密封防漏效果持续稳定。 -
因采用波峰结构,硅胶波峰与配合件接触面积小,摩擦阻力小。 -
因采用波峰结构,大大增加了硅胶弹性压缩空间,硅胶与配合件相对作用力也小很多。 -
波峰结构硅胶与配合件相对作用力较小,摩擦阻力小,可大大降低反复插拔造成的硅胶磨损。 -
波峰结构硅胶弹性压缩空间大,与配合件相对作用力较小,大大延长了硅胶弹性疲劳时间,可实现长时间持续稳定的密封防漏效果。 -
波峰结构硅胶与配合件相对作用力较小,因此过盈量可适当加大(一般设定0.20~0.45之间)。 -
因过盈量大,可大大缓冲因温差变化导致硅胶尺寸变化造成的影响,从而大大降低了在温差较大环境中密封失效的风险。
综上所述,B方案几乎完美的解决了A方案所有的缺点,但B方案本身也有缺点,主要以下几点:
-
结构相对复杂,模具加工难度较大。 -
为达到更好的密封防漏效果,一般要设计两个以上波峰结构,因而硅胶部分占用空间较大。 -
在高强度压力下(10米以下水深压力),密封效果不如A方案。
从上面分析可看出,两个方案各有优缺点。但综合来看,B方案整体性能优于A方案。为充分发挥B方案的优点,具体结构尺寸参数很重要。
下面为大家分享一下我个人的经验值,如下图所示:

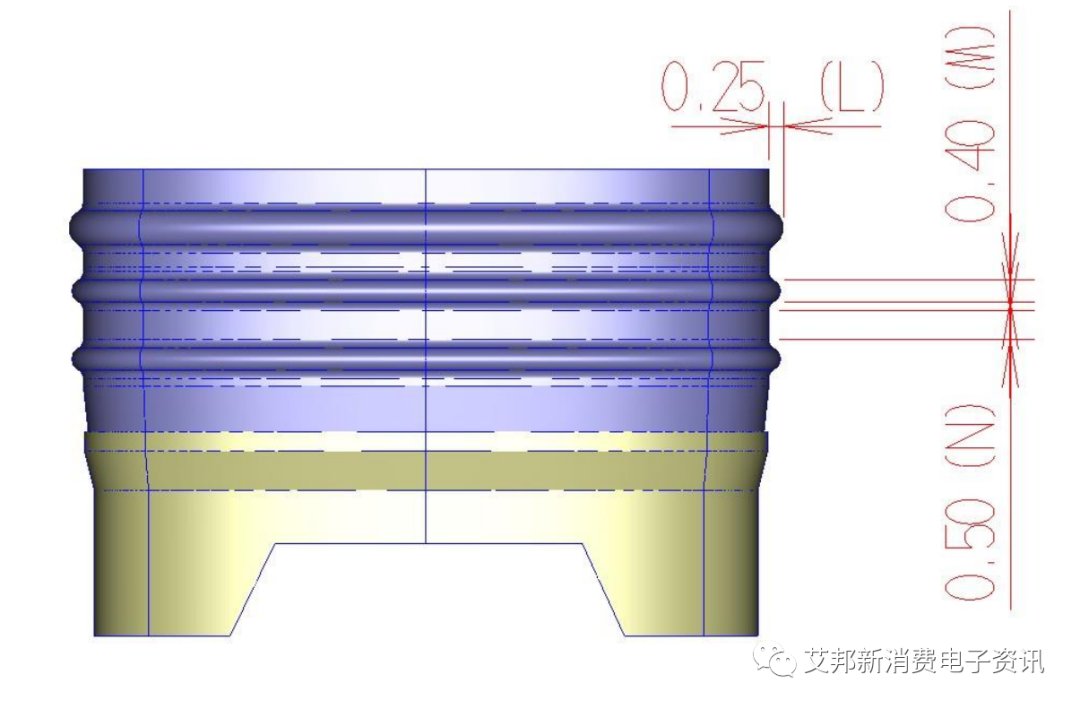

波峰高度(L)≧0.25MM,波峰宽度(M)≧0.40MM,波峰间隙(N)≧0.50MM,最重点是波峰间隙(N)>>波峰宽度(M)。
当然,无论是A方案还是B方案,硅胶原料本身的性能对产品的最终整体密封性能有很大的影响,建议尽量采用大品牌的液态硅胶料。
