卓尔悦电子烟新品EXCEED GRIP 彩色外壳IML工艺解析

IML工艺不仅在手机、汽车、家电领域应用广泛，在电子烟上的应用也在逐渐增加。IML加工的产品外表光洁美观，越摸越光亮，而且抗刮性较好，除了麦克韦尔SMOORE、山岚Laan、格林韵达、易佳特aspire等电子烟，卓尔悦Joyetech刚推出的新品电子烟-EXCEED
GRIPIML彩色外壳也是通过IML加工而成。

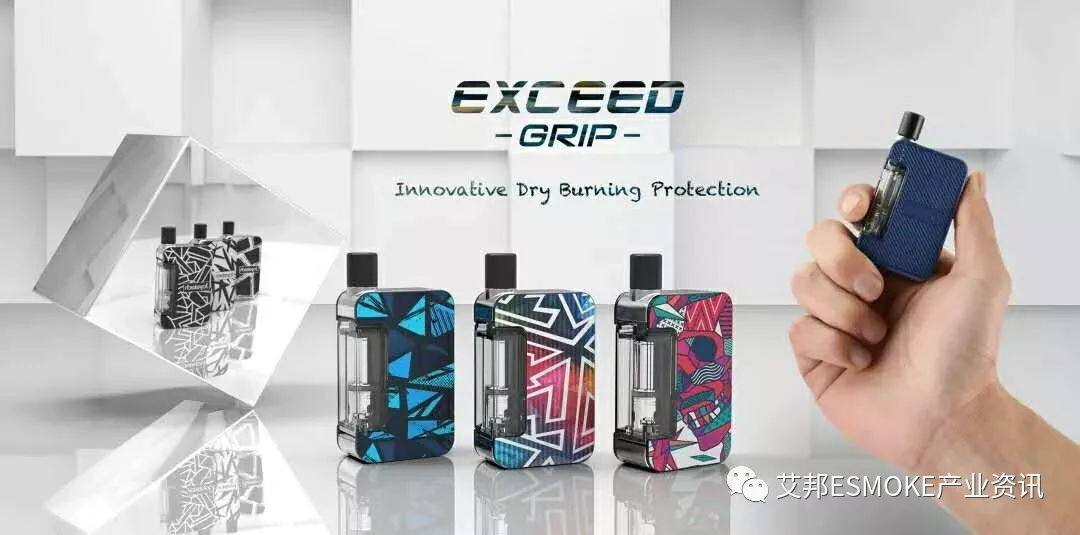

图电子烟 EXCEED GRIPIML 来自官网

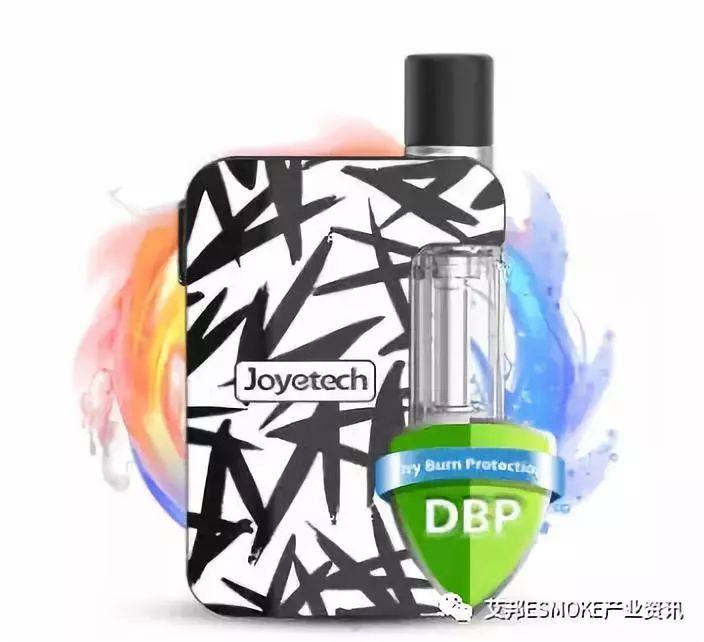

卓尔悦刚推出的电子烟新品EXCEED
GRIP除了智能分离油仓系统、DBP技术、新型芯吸网圈 mesh 钢网发热丝等亮点，其彩色IML面板（Dual Colorful IML
Panels），不仅呈现出丰富多彩的生活方式，而且提供更好的防尘/防潮/防刮擦性能。

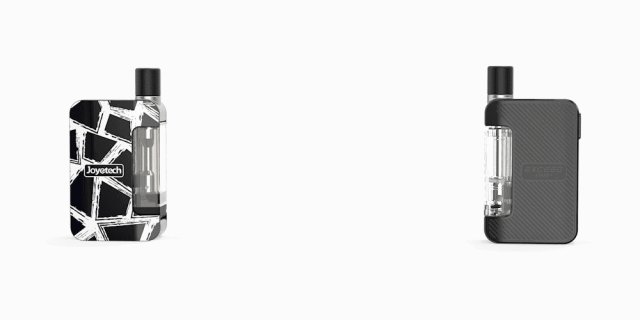

图彩色外壳电子烟来自官网

IML（英文：In
mold label）模内镶件注塑是IMD（ In-Mold
Decoration）即模内装饰镶嵌注塑技术的一个分类。通过将图案花纹通过油墨网版印刷在片材上，然后冲切外形及内孔，放入注塑模型腔内注塑，熔融树脂与片材结合形成一体而固化成产品。

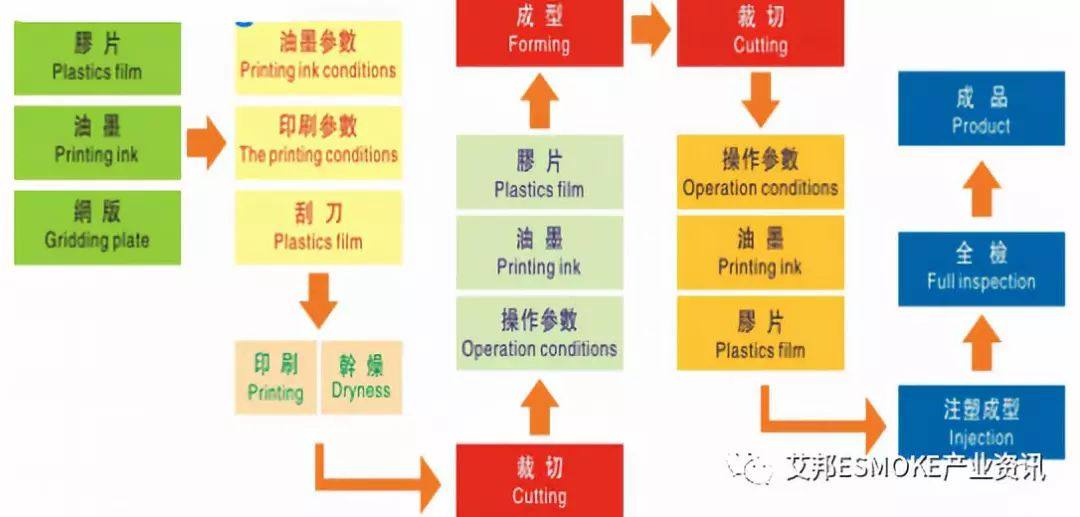

图 IML工艺流程来自群达塑胶

主要工序有以下几个方面：

1. 裁料：将卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷成型使用；

2. 平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜Film方形块上印刷图标、文字。

3. 油墨干燥固定：印刷好的薄膜Film 放置在高温烤炉里干燥，固定IML油墨。

4. 贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面。

5. 热成型：将印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。

6. 裁切：将成型好的立体薄膜的废料裁剪掉。

7. 材料注塑：将成型后的薄膜和前模立体形状一模一样的薄膜放到前模，注塑出IML成品。

成品结构组成为表面是一层硬化的透明薄膜，中间是印刷层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐摩擦。IMT工艺产品结构有单面膜和双面膜，单面膜分为三层（薄膜层、油墨层、塑胶层），双面膜为（薄膜层、油墨层、塑胶层、油墨层、薄膜层）。

图单面膜产品剖面图

图双面膜产品剖面图

薄膜层（Film）：材质一般为PET、PC、PMMA+PC、PC+PET、ABS

油墨层：可选择各层级的油墨，确保色彩和画质；

塑胶层：ABS、PMMA、PC、PC+ABS、TPU。

IML优势在于膜片制作周期短；外观可通过膜片定制表现多种色彩；IML外层是Film，油墨处于中间层，外表光洁美观，抗刮性好。

由于工艺的局限性（模具设计，膜片处理等），放入注塑模内成型的薄膜为无拉伸，曲面较小的2D成型，适用于2D产品，主要在平面的面积较大，弧度较小的电子烟外壳上应用。电子烟的核心技术除了加热雾化，靓丽外观效果也不可或缺。目前布局电子烟外壳IML加工的企业有群达、通达、裕鼎纳米、富士康、至精精密、盟特塑胶、汇阳塑胶、磐诺达、和鑫晟、鑫盛润泽等等企业。
