7月29日下午,敏芯股份研发副总经理胡维应邀出席第五届晶芯在线研讨会(ChipChina Webnair),发表了《MEMS压力传感器在电子烟中的应用》主旨演讲,重点介绍了敏芯MEMS压力传感器更为优化的解决方案。

现代电子烟之父是中国人

1963年,美国人Herbert A. Gilbert取得一款“无烟、非烟草香烟”的专利设计,电子烟的概念就此问世。

2003年,中国药剂师韩力发明了第一款电子烟,并成功进行生产销售。

电子烟属于新型烟草制品的一种,其不含焦油、悬浮颗粒等有害成分,减少了使用者接触卷烟燃烧产生的多种有毒物和致癌物。近年来用户渗透率一直稳定增长,并逐渐从一线城市下沉至三四线城市。

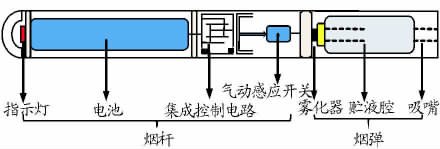

电子烟结构

当使用者抽吸电子烟时,气流传感器感知到抽吸动作,使电加热丝加热烟弹中烟油,使得烟油雾化,雾化烟油随着气流进入口腔,从而达到模拟抽烟的效果。

气流传感器是电子烟的核心零部件之一,目前主流的产品方案为电容式咪头。其工艺成熟、成本较低,为大部分电子烟厂商的选择方案,但随着产品的发展其弊端也逐步显现。

关于敏芯的整体解决方案

胡维介绍,随着产业规模快速扩大和产品迭代不断加快,也在客观上吸引着更多厂商入局。在这种大需求的背景下,敏芯股份携其领先的MEMS技术解决方案进入电子烟行业,为行业带来开创性、选择性和颠覆性,进一步助力电子烟行业的健康发展。

胡维表示,MEMS压力传感器是电子烟中可实现抽吸开关的最优解决方案之一,当烟杆腔体内部与大气压产生不同的压力,可以通过MEMS压力传感器检测压力值,进而控制电子烟的使用状态。

敏芯AFM整体方案基于单颗器件

单颗差压传感器实现吸力检测;

器件膜片一侧接触气流通道,

另一侧接触大气压力,防水防油;

多种输出接口:中断,频率,I2C。

敏芯气体流量测量方案的优点

低成本:单芯片差压检测,整机设计更加紧凑;

防油性:采用背面进气方式,防水防油;

一致性:MEMS微米级加工工艺,器件差异性小,

并且出厂前校准测试,保证触发压力一致。

目前,敏芯MEMS压力传感器已在高端电子烟品牌中进行供货,并率先在全球范围开发了包括流量计和流量开关在内的芯片,实现对高中低品牌电子烟市场的立体覆盖。敏芯股份蕴含自主化和国产化的DNA,拥有基于本土的MEMS全产业链,在品质优异的前提下,保证了产品的成本管理和交付的时效控制。

敏芯股份

研发副总经理  胡维
