图 普纳瑞郭总精彩分享

加热不燃烧电子烟的结构主要有加热片、控制方案板、锂电池以及外观结构件。郭总主要通过电子烟方案板的作用以及加热不燃烧方案板设计核心两个方面进行分享,下面我们一起分别来看一下。


一、电子烟方案板的作用

在这次的分享中就首先简单讲解了方案板所起的作用,它就好比电子烟的大脑以及神经系统,一方面要确保电子烟本身的安全性,另一方面就要最大程度地发挥电子烟的功能。

因此,方案板要做的事情主要有三点:确保产品有安全保护、快速释放烟雾、释放温和和饱满的口感。

  1. 确保产品安全

电子烟产品首先要保证安全,防反接,短路保护,充放电保护,过温、过流保护等都必不可少。为了获得更好的续航能力,很多公司采用18650钢壳电池,因此方案板对这类产品,还要加上电池温度检测,电池超过警戒温度,会强行停止工作,确保产品的安全性。

  1. 快速释放烟雾

快速释放烟雾,也就是平时所说的预加热,一般情况下,不超过10秒。

就通常的发热体而言,6秒-8秒已经可以达到所需的控温温度,而这个温度设定随着市场的反馈在不断变化,从最初的285°C到现在的350°C,在这个区间每个厂家设置都有所不同,最终以厂家专业工程师的口感或者老板的口感作出出厂设置。

要重点说明的是第一口烟雾。对HNB产品好坏的判断第一口非常重要,为了在第一口获得大烟雾和口感,通常会设置一个过冲温度,这个温度比设定的控温温度大约高30°C左右,以致得烟弹可以被迅速加热。过冲完成后,在发热体自然降温至控温温度的同时持续加热烟弹。

  1. 释放温和、饱满的口感

预加热完成后,方案板会控制发热体进入恒温状态,在判断到有抽吸动作时,方案板会作出补偿动作,以致抽吸者快速获得大烟雾。

而要想获得圆润、饱和的烟雾,首先其控温温度设定非常重要,并始终保持这一温度,太高会产生焦糊味,太低又不能完全释放烟弹的口味和烟雾量。其次要有快速补偿速率,要求软件能准确的识别抽吸动作。

二、加热不燃烧方案板设计关键

郭总表示,加热不燃烧方案板设计的两个核心在于控温和较温。

  1. 市场控温技术分析

对于HNB产品来说,稳定、持续、准确的控温是核心所在。控温的原理主要是利用精密算法通过单片机来控制发热体的温度,达到恒定的发热温度。目前市场上的控温精度普遍在±5°C,部分达到±2°C,普纳瑞经过不懈努力,持续研究,目前精度已达到±1°C。

就目前来说,加热不燃烧烟弹品种较少,主流烟弹仅IQOS、HEETS、FIT三种烟弹,这三种烟弹最佳的加热温度,分别相差15°C左右,对普遍人群而言,相差10°C左右的温度,其带来的口感可能相差不大。

但是在未来,中烟公司及其它烟草公司推出新烟弹的背景下,烟弹将出现品类繁多,百花齐放的情况。而对电子烟的要求,不但会要求温度输出准确,甚至要求可以适时可调任意温度,并在任意温度下都持续准确的工作。因此发热体的控温精度对未来加热不燃烧产品有着非常重要的意义。

目前普纳瑞设计的产品有稳定持续控制单一温度的,也有在控温一段时间后,分段逐步提高温度,以达到发热更多烟丝效果的,以及三档实时可调的产品等等。

  1. 较温设备分析

较温由于当前发热体工艺和成本要求下,造成发热体出厂的初始值一致性不高。于是在此情况下,必须通过校温程序在出厂前对发热体进行温度校正,以达到所有产品发热温度一致。

目前市场上普遍采用红外测温仪作为校温装置,也是普纳瑞第一代的校温仪器。红外测温较为直观,操作方便,然而在使用过程中,出现了一些不利于生产的地方。主要表现在:

  1. 校温时间长:最初的校温时间需要约两分钟,在经过改进后,大约50多秒。

  2. 无法批量校正:每次只能校正一台电子烟设备。

  3. 价格昂贵:最普通的成套设备花费也要七千多,很多公司购买的设备高达五、六万。

在此基础上,普纳瑞开发了新型较温设备,具有较温时间短、批量较正、价格便宜、较温精度高等特点。

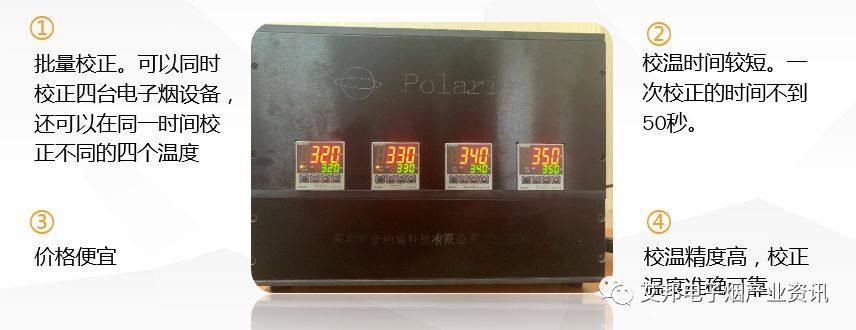

图 普纳瑞开发的新型较温设备

深圳市普纳瑞科技有限公司成立于2018年,位于深圳宝安区,是一家集研发、生产、销售于一体,重点为客户提供高品质低温不燃烧电子烟解决方案的高新科技企业。

普纳瑞科技曾为卓尔悦、卓力能、威玛斯等多家知名电子烟企业提供研发服务,并与绿新丰、智胜致能科技等多家知名企业建立了长期战略合作。
